Ablation laser : définition, seuils et mécanismes physiques
L'ablation laser est un enlèvement mesurable de matière provoqué par l'énergie laser absorbée en surface. Elle apparaît à partir d'un seuil, généralement exprimé en fluence (J/cm²), qui correspond à un critère d'enlèvement défini pour un couple matériau-procédé donné. Ce seuil n'est pas une constante du matériau : il dépend notamment de la longueur d'onde, de la durée d'impulsion, du faisceau, de l'état de surface et du nombre d'impulsions. Selon le régime, la matière peut partir sous forme de vapeur, de liquide ou de fragments. L'ablation ne se réduit donc pas à une vaporisation.
En photonique industrielle, l'ablation laser désigne l'enlèvement de matière provoqué par l'absorption d'un rayonnement laser concentré à la surface d'un matériau. C'est la physique qui rend possible le décapage et la préparation de surface par laser, trop souvent résumée à une formule commode : « le laser vaporise la couche ».
Cet article la traite comme un phénomène physique : à partir de quand elle apparaît, par quelles voies la matière quitte la surface, et pourquoi une valeur de seuil ne se transpose pas d'un cas à l'autre. Le réglage des machines, le choix d'une puissance et les compatibilités matériaux relèvent d'autres guides.
Qu'est-ce que l'ablation laser ?
L'ablation laser est l'enlèvement de matière induit par l'énergie d'un faisceau laser absorbée par un matériau. Le terme suppose une éjection nette hors de la surface, et non une simple élévation de température : c'est ce critère qui distingue l'ablation des autres effets d'un rayonnement laser sur la matière.
La nuance a des conséquences directes. Un faisceau peut chauffer une surface, l'oxyder ou la faire fondre sans qu'aucune matière ne soit retirée : ces transformations sont réelles, parfois indésirables, mais ne constituent pas une ablation. Dès qu'une fraction de matière quitte la surface, en revanche, on parle d'ablation, quelle que soit la voie empruntée.
Cette définition est volontairement large. La littérature emploie « ablation » sans préjuger du mécanisme : la revue d'Inogamov et de ses coauteurs, comme l'encyclopédie de photonique de RP Photonics, décrivent un ensemble de régimes possibles plutôt qu'un processus unique.
Absorption et transfert d'énergie : le point de départ
Le laser n'agit pas par contact mécanique. Il éclaire la surface, et une fraction seulement du rayonnement est absorbée : le reste est réfléchi ou transmis, selon les propriétés optiques du matériau, la longueur d'onde et l'état de surface.
L'énergie absorbée est déposée dans un volume très réduit, que la focalisation du faisceau resserre encore. Dans les métaux, les photons cèdent d'abord leur énergie aux électrons, qui la transmettent au réseau du matériau. Selon la quantité d'énergie, la durée du dépôt et le matériau, l'irradiation peut ensuite produire une réponse thermique, une réponse mécanique ou des effets électroniques plus complexes.
D'où une conséquence utile pour lire une documentation : la puissance moyenne d'une machine participe au procédé, mais elle ne suffit pas à décrire ce que la matière reçoit localement.
Ablation, fusion, vaporisation et sublimation : ne pas confondre
Une grande partie des pages commerciales assimile l'ablation laser à une vaporisation, voire à une sublimation directe du contaminant. La description est trop étroite.
Fusion, vaporisation et sublimation désignent des transformations précises, qui n'impliquent pas toutes un enlèvement. L'ablation, elle, est le terme générique : elle qualifie le résultat, et non le chemin suivi pour y parvenir. Selon le régime d'irradiation, ce chemin peut combiner vapeur, matière fondue expulsée et fragments détachés mécaniquement.
Ces phénomènes ne s'excluent pas : selon les conditions, une même impulsion laser peut faire fondre une zone, en vaporiser une partie et en projeter une autre sous forme liquide.
| Terme | Ce qui se produit | Y a-t-il nécessairement enlèvement de matière ? | Relation avec l'ablation |
|---|---|---|---|
| Fusion | Passage à l'état liquide sous l'effet de l'énergie absorbée | Non : la matière fondue peut rester en place et se resolidifier | Peut précéder ou accompagner une ablation, sans la constituer |
| Vaporisation | Passage à l'état vapeur d'une fraction de la matière | Oui pour la fraction vaporisée | Voie d'éjection fréquente, mais rarement la seule |
| Sublimation | Passage direct du solide à la vapeur, sans phase liquide | Oui | Cas particulier, pas une description universelle de l'ablation |
| Ablation | Enlèvement mesurable de matière hors de la surface | Oui, par définition | Terme générique : décrit le résultat, pas le mécanisme |
Le seuil d'ablation : une condition expérimentale, pas une constante
Le seuil d'ablation est la fluence à partir de laquelle un enlèvement de matière devient mesurable, selon un critère défini et dans des conditions d'irradiation données. C'est une valeur expérimentale, propre à un couple matériau-procédé, et non une propriété intrinsèque du matériau.
Un seuil n'existe pas dans l'absolu : il existe relativement à un critère de mesure. Ce critère peut être l'apparition d'un premier cratère détectable, une profondeur enlevée mesurable, une masse éjectée ou la détection d'un signal de panache. Ces critères ne donnent pas la même valeur et ne sont pas interchangeables.
C'est pourquoi une valeur en J/cm² reste informative pour la configuration où elle a été mesurée, sans être directement transposable ailleurs. Pour être interprétée, elle doit être accompagnée au minimum du matériau et de son état de surface, de la longueur d'onde et de la durée d'impulsion, de la taille et du profil du spot, du nombre d'impulsions et du critère d'enlèvement retenu.
Une autre idée reçue mérite d'être écartée : sous le seuil, il ne se passe pas « rien ». Échauffement, oxydation, fusion localisée ou modification progressive de la surface restent possibles sans enlèvement mesurable. L'absence d'ablation n'est pas l'absence d'effet.
La fluence : l'énergie reçue par unité de surface
La fluence est une grandeur centrale pour décrire l'énergie d'une impulsion laser rapportée à la surface éclairée. Elle s'écrit :
F = E / A
où F est la fluence, E l'énergie de l'impulsion incidente et A la surface éclairée, c'est-à-dire la section du spot sur la pièce. L'unité usuelle est le joule par centimètre carré (J/cm²).
Ainsi définie, cette fluence est une fluence incidente : elle décrit l'énergie arrivée sur la surface, pas celle qui y entre. Seule une fraction est effectivement absorbée, selon les propriétés optiques du matériau, sa longueur d'onde de travail et son état de surface. On parle alors de fluence absorbée. La distinction compte pour lire un seuil : selon le protocole, une valeur publiée peut être rapportée à l'une ou à l'autre, et les deux ne sont pas interchangeables.
À énergie d'impulsion constante, diviser par deux la surface éclairée double la fluence : l'énergie seule ne dit rien tant que cette surface n'est pas connue.
Le temps compte aussi. L'intensité, ou irradiance, rapporte une puissance à une surface : à fluence égale, une impulsion plus courte atteint une intensité de crête plus élevée, ce qui influence l'absorption, l'ionisation et la formation du panache.

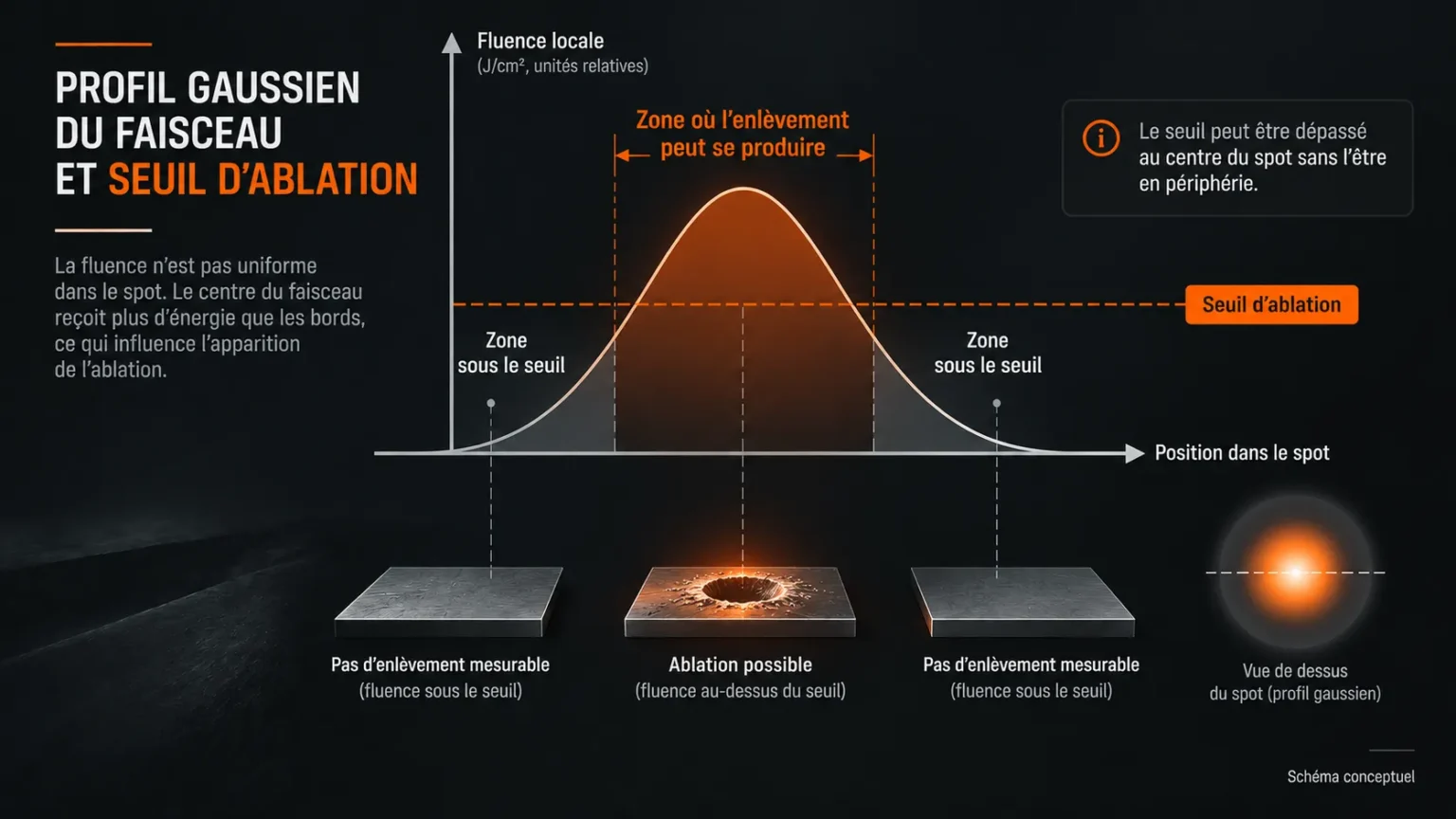

Enfin, la fluence calculée à partir de l'énergie et de la surface du spot est une valeur moyenne. Un faisceau au profil gaussien ne dépose pas la même énergie au centre et en périphérie : la fluence locale peut dépasser le seuil au centre du spot tout en restant en dessous sur les bords.
Pourquoi le seuil varie-t-il ?
Un seuil d'ablation dépend de plusieurs facteurs, qui agissent conjointement.
Le matériau d'abord, avec ses propriétés optiques et thermiques, puis son état de surface : rugosité, oxydation et impuretés modifient l'absorption réelle. Viennent les caractéristiques du faisceau : longueur d'onde, durée d'impulsion, diamètre et profil du spot. L'environnement compte aussi, car l'air, le vide ou un liquide ne conduisent pas à la même dynamique d'éjection.
Le nombre d'impulsions joue un rôle particulier. Sous tirs répétés, la surface se modifie progressivement, et son absorption avec elle. Ce phénomène, décrit sous le nom d'effet d'incubation dans l'encyclopédie de photonique de RP Photonics, peut abaisser le seuil apparent au fil des impulsions. Un seuil mesuré avec une impulsion unique ne prédit donc pas nécessairement le comportement d'un procédé multipasse.
L'historique d'irradiation fait ainsi partie des conditions expérimentales, ce qui explique que deux essais menés « aux mêmes réglages » puissent donner des résultats différents sur deux pièces d'apparence identique.

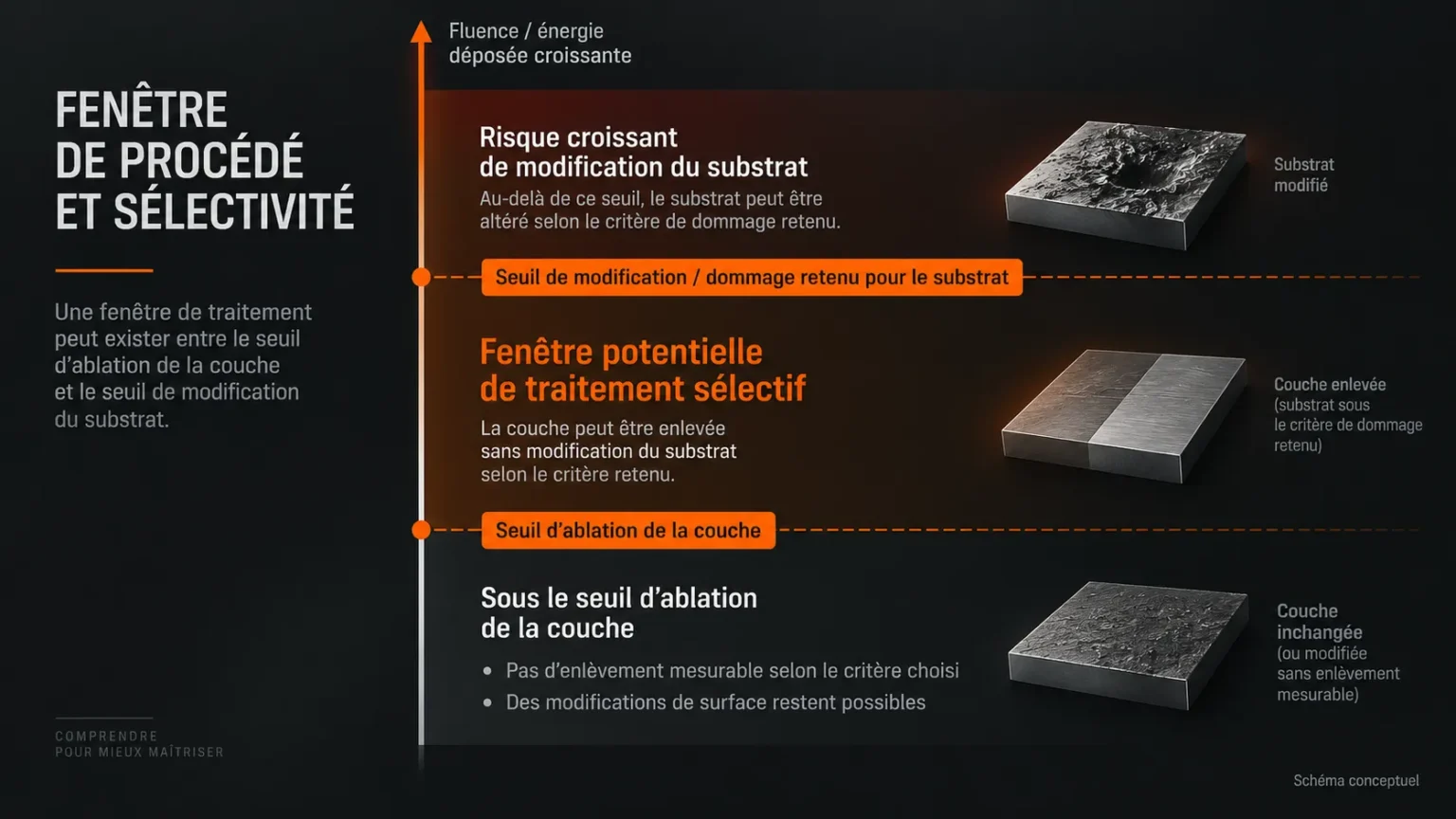

La fenêtre de procédé : retirer une couche avant d'endommager le substrat
Le nettoyage laser repose sur une idée simple : la couche indésirable et le substrat, c'est-à-dire le matériau support, peuvent ne pas réagir de la même façon au rayonnement. Deux repères permettent de le formuler. Le premier est le seuil d'ablation de la couche à retirer. Le second est le seuil de modification retenu pour le substrat, qui dépend du critère de dommage que l'on décide de ne pas franchir. Lorsque le premier est plus bas que le second, une fenêtre de procédé peut exister entre les deux.
Le mot important est peut. Cette fenêtre n'est ni universelle ni garantie par principe : elle dépend du couple couche-substrat, du régime d'irradiation et du critère retenu, et peut être large, étroite ou inexistante. Elle se vérifie sur le cas traité, elle ne se présume pas.

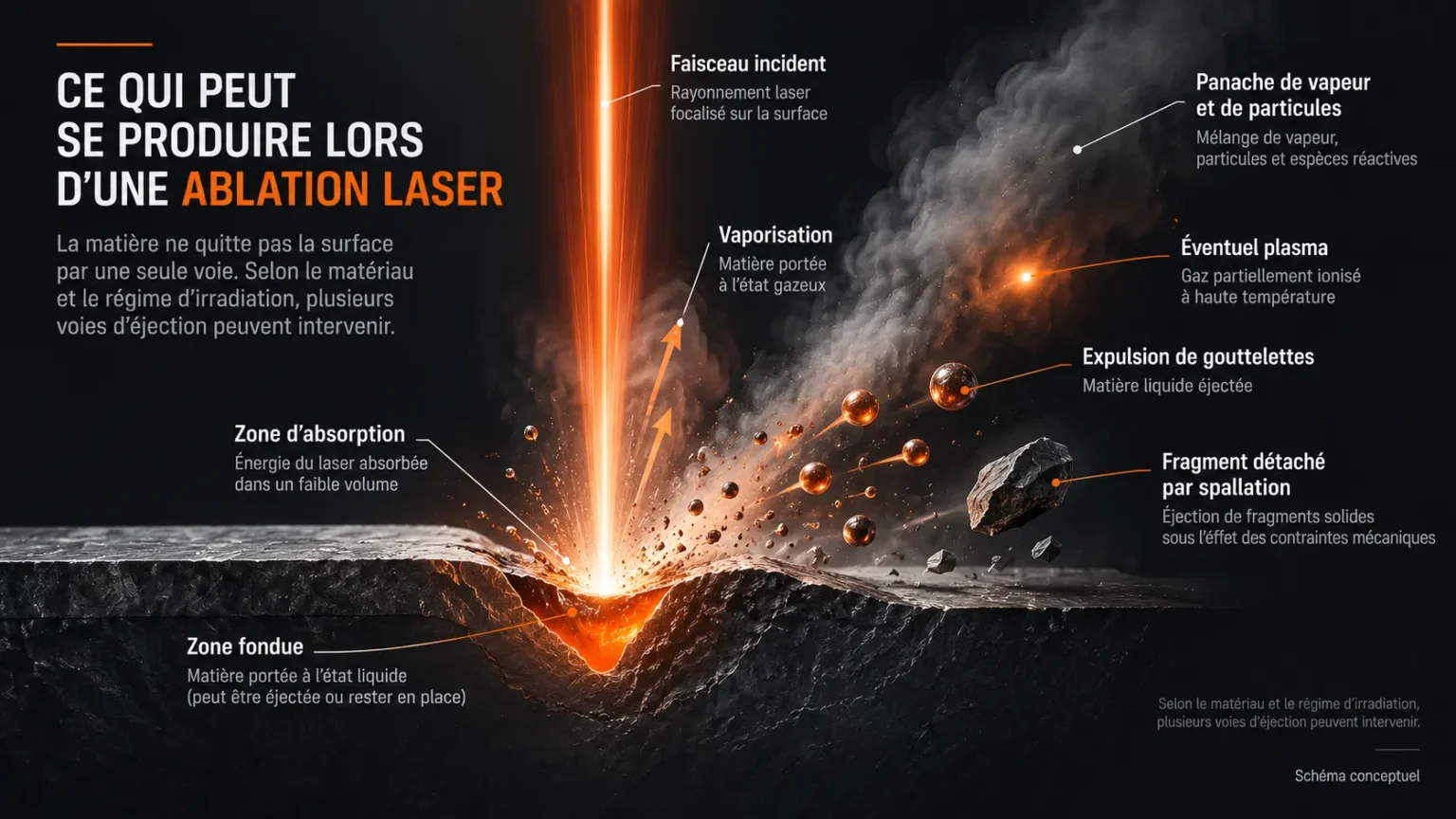

Par quels mécanismes la matière est-elle réellement éjectée ?
Une fois le seuil franchi, la matière quitte la surface. Reste à savoir comment.
Il faut écarter ici une simplification répandue, qui présente l'ablation laser comme la combinaison de trois mécanismes fixes : l'état des connaissances ne soutient pas cette taxonomie. Plusieurs voies d'éjection peuvent intervenir, seules ou conjointement, selon le matériau, la durée d'impulsion et la fluence atteinte.
Les voies ci-dessous sont celles que la littérature documente le plus solidement pour les métaux et les couches traitées en nettoyage industriel. La liste n'est pas fermée, et aucune n'est dominante en toutes circonstances.
Vaporisation et expulsion de matière fondue
C'est la voie la plus intuitive, et souvent la seule évoquée. L'énergie absorbée chauffe très rapidement un volume superficiel : selon la quantité déposée et la vitesse du dépôt, le matériau peut fondre, se surchauffer, puis se vaporiser en partie.
La vapeur qui s'échappe exerce en retour une pression sur la surface, appelée pression de recul. Cette pression peut chasser latéralement la matière encore liquide et l'expulser sous forme de gouttelettes. L'enlèvement ne se fait alors pas uniquement par passage à l'état gazeux : une part de la matière part à l'état liquide.
Spallation et délamination thermomécaniques
Le chauffage très rapide d'un volume confiné génère aussi des contraintes mécaniques transitoires, car la matière chauffée cherche à se dilater plus vite que son environnement ne le permet.
Ces contraintes se propagent sous forme d'ondes. Une onde de compression peut se réfléchir sur une interface ou sur une face libre et revenir en traction. Si cette traction dépasse localement la résistance du matériau ou la tenue d'une interface, une couche peut se séparer et être arrachée sans avoir été vaporisée : c'est la spallation, dont la délamination d'un revêtement est une manifestation proche.
Ce mécanisme est pertinent lorsqu'il existe une interface nette entre une couche et son support, situation courante en décapage. Il serait toutefois abusif d'en faire l'explication générale du nettoyage : sa contribution dépend du matériau, de l'interface et du régime d'irradiation.
Explosion de phase : l'éjection d'une couche fortement surchauffée
Une autre voie apparaît lorsque le dépôt d'énergie est à la fois intense et rapide. La matière liquide peut être portée dans un état fortement surchauffé, c'est-à-dire maintenue liquide au-delà des conditions où elle devrait se vaporiser.
Cet état est instable, et sa relaxation peut être brutale : la couche surchauffée se décompose en un mélange de vapeur et de gouttelettes éjecté en bloc. Les travaux de modélisation atomistique de Zhigilei et de ses coauteurs sur les métaux décrivent ce régime et ses liens avec la fusion et la spallation.
L'explosion de phase n'est pas systématique : elle apparaît dans des plages de fluence et de durée d'impulsion particulières, et sa présence ne peut pas être déduite des seuls réglages affichés d'une machine.
Et la photoablation ou les processus non linéaires ?
Trois notions sont souvent confondues ici, et il vaut mieux les tenir séparées.
La photoablation est un terme employé avec des sens variables selon les domaines, et il ne désigne pas un mécanisme unique. Selon les auteurs et les champs d'application, il renvoie à des situations et à des explications différentes. Il ne doit donc pas être assimilé automatiquement à un mécanisme photochimique.
Un mécanisme photochimique suppose que l'énergie du rayonnement rompe directement des liaisons chimiques. Cette voie est documentée pour certains matériaux et certaines longueurs d'onde, en particulier des polymères irradiés dans l'ultraviolet. Elle est donc possible, mais elle n'explique pas l'ablation laser en général et n'est pas représentative du nettoyage de métaux par une source fibre du proche infrarouge. En faire un troisième mécanisme universel revient à généraliser un cas particulier.
Les processus d'absorption non linéaire forment une troisième famille. Aux très fortes intensités de crête que permettent les impulsions ultrabrèves, des matériaux normalement transparents à une longueur d'onde donnée peuvent absorber l'énergie par des mécanismes multiphotoniques et s'ioniser.
Ces notions ne sont donc pas synonymes, et aucune ne se transpose d'un matériau ou d'un régime à l'autre.
| Voie physique | Ce qui se produit | Forme possible de matière éjectée | Régimes où elle peut intervenir | Précaution d'interprétation |
|---|---|---|---|---|
| Vaporisation / recul de vapeur | Chauffage rapide, passage d'une fraction à l'état vapeur ; la vapeur exerce une pression sur la surface | Vapeur, espèces gazeuses | Large éventail de régimes, notamment nanoseconde | Ne décrit pas à elle seule l'enlèvement observé |
| Expulsion de matière fondue | La pression de recul chasse latéralement le matériau encore liquide | Gouttelettes, matière liquide resolidifiée | Régimes produisant une phase liquide notable | L'enlèvement ne se réduit pas à un passage à l'état gazeux |
| Spallation / délamination | Contraintes et ondes mécaniques transitoires ; séparation sur une interface ou une face libre | Fragments, écailles, couche détachée | Chauffage rapide et confiné, interfaces marquées | Ne pas la présenter comme le mécanisme dominant du décapage |
| Explosion de phase | Décomposition brutale d'une couche liquide fortement surchauffée | Mélange de vapeur et de gouttelettes | Plages de fluence et de durée d'impulsion spécifiques | Pas systématique ; conditions d'apparition à établir au cas par cas |
| Processus non linéaires ultrabrefs | Absorption multiphotonique et ionisation à très forte intensité de crête | Espèces ionisées, particules | Impulsions ultrabrèves, matériaux peu absorbants à la longueur d'onde utilisée | Périmètre limité : ne pas généraliser au nettoyage métallique en infrarouge |
Quels facteurs modifient l'interaction laser-matière ?
Trois éléments pèsent particulièrement sur ce que subit la surface : la longueur d'onde, la durée d'impulsion et le panache formé au-dessus de la zone traitée. Ils sont examinés ici pour leurs conséquences physiques, non comme des consignes de réglage.
Longueur d'onde et absorption
Un matériau n'absorbe pas de la même façon à toutes les longueurs d'onde. La part du rayonnement réfléchie, absorbée ou transmise dépend de ses propriétés optiques, qui varient d'un métal à l'autre et changent avec la température et l'état de surface.
C'est ici que la distinction entre fluence incidente et fluence absorbée prend sa portée pratique : deux matériaux éclairés par le même faisceau, à la même fluence incidente, ne reçoivent pas la même énergie utile. Cet écart peut aussi exister entre une couche et le matériau qu'elle recouvre, et c'est lui qui rend une sélectivité envisageable.
Durée d'impulsion : nanoseconde, picoseconde et femtoseconde
À énergie comparable, la durée sur laquelle cette énergie est déposée change l'interaction. Plus l'impulsion est brève, moins la chaleur a le temps de diffuser dans le matériau pendant le dépôt d'énergie. Chichkov et ses coauteurs ont établi cette différence dès 1996, en comparant les régimes femtoseconde, picoseconde et nanoseconde. Les mesures plus récentes de Winter et de ses coauteurs montrent que cette dépendance varie aussi selon le métal considéré.
En pratique, les régimes picoseconde et femtoseconde tendent à réduire les effets thermiques périphériques par rapport au régime nanoseconde. C'est une tendance générale, pas une garantie.
L'expression « ablation froide », souvent employée pour ces régimes, est trompeuse prise au pied de la lettre : elle désigne une localisation accrue de l'énergie, dans le temps et dans l'espace, et non l'absence de températures élevées ou de dommages. À cadence élevée, l'énergie non évacuée entre deux impulsions peut en outre produire une accumulation thermique que la brièveté de chaque tir ne compense pas.
Panache d'ablation, plasma et effet d'écran
La matière retirée ne disparaît pas : elle forme au-dessus de la surface un panache qui peut contenir de la vapeur, des particules, des gouttelettes et, selon le régime, des espèces ionisées constituant un plasma.
Ce panache interagit avec le faisceau. S'il devient suffisamment dense, il peut absorber, diffuser ou réfléchir une partie du rayonnement incident et réduire l'énergie qui atteint la surface. C'est l'effet d'écran, décrit notamment par Russo.
Cet effet est l'une des raisons pour lesquelles augmenter la fluence n'améliore pas indéfiniment le résultat, mais pas la seule : des changements de régime, des pertes par projection de matière ou une dégradation de la qualité obtenue peuvent aussi intervenir. Le rôle exact du panache dépend du régime et de la dynamique du procédé ; il n'est ni systématiquement nuisible, ni systématiquement utile.
Sur le plan pratique, ce panache contient les produits de la matière retirée, sous forme de fumées et de particules, et peut aussi, selon les conditions, comporter des produits issus du substrat. Leur captation et leur traitement font partie des mesures de sécurité à prévoir autour du procédé, un sujet traité dans le guide sur la sécurité des lasers de classe 4 et qui dépasse le cadre de cet article.
L'influence de la fréquence, du recouvrement et de la stratégie de balayage sur ces effets sera détaillée dans un guide consacré aux paramètres d'un laser de nettoyage.
Comment l'ablation devient-elle sélective en nettoyage laser ?
Tout ce qui précède converge vers la question qui intéresse un industriel : comment retirer une couche sans trop modifier le matériau qui la porte.
La sélectivité repose sur un écart. Une couche indésirable et son substrat peuvent présenter, à une longueur d'onde donnée, des absorptions différentes et donc des seuils d'ablation différents. L'ampleur de cet écart, et même son sens, dépendent du couple considéré : composition de la couche et du support, longueur d'onde utilisée, état des deux surfaces. Lorsque cet écart existe et que le seuil de la couche est franchi tandis que le substrat reste sous son critère de dommage, l'enlèvement peut être sélectif.
Cet écart n'est pas seulement une affaire de matériaux. La fluence locale détermine où l'on se situe entre les deux repères, la durée d'impulsion agit sur la diffusion de la chaleur vers le substrat, et la répétition des tirs décide du cumul réellement subi par la surface.
La sélectivité est donc un résultat à obtenir, pas une propriété du procédé : elle se construit en plaçant le traitement dans une fenêtre utile pour le cas traité, puis en vérifiant que le substrat est resté sous le critère retenu. C'est aussi pourquoi le comportement varie fortement d'un support à l'autre, ce qui relève de la compatibilité des matériaux avec le nettoyage laser.
Sélectivité ne signifie pas absence garantie de modification
Une couche correctement retirée ne prouve pas que le substrat est intact au sens fonctionnel du terme. Selon l'application, la validation peut porter sur la morphologie de la surface, sa rugosité, sa chimie, sa microstructure ou tout autre critère pertinent pour l'usage final de la pièce. Zinnecker et ses coauteurs rapportent ainsi, sur de l'acier traité en air ambiant, l'apparition d'un réseau de microfissures avec des impulsions de 70 ns dans les conditions expérimentales étudiées.
Le principe à retenir est simple : on ne présume pas l'intégrité du support, on la vérifie selon des critères choisis en fonction de l'exigence de la pièce.
L'ablation laser nécessite-t-elle forcément un laser pulsé ?
Non : le concept physique d'ablation n'est pas limité par définition aux lasers pulsés, puisque ce qui compte est l'énergie absorbée et la façon dont elle est déposée. En revanche, un dépôt continu et une impulsion brève ne produisent pas la même interaction, ce que détaille le guide sur la différence entre laser pulsé et continu.
En synthèse : cinq idées à retenir sur l'ablation laser
- L'ablation est un enlèvement de matière. Chauffer, oxyder ou faire fondre sans rien retirer n'est pas une ablation.
- Le seuil est une valeur expérimentale conditionnelle. Il dépend d'un critère de mesure et d'un couple matériau-procédé, pas du seul matériau.
- La fluence est centrale, mais insuffisante seule. Durée d'impulsion, profil du faisceau et nombre de tirs complètent la description.
- Plusieurs voies d'éjection coexistent. Vaporisation, expulsion de liquide, spallation et explosion de phase interviennent selon le régime, sans mécanisme dominant universel.
- La sélectivité s'obtient et se vérifie. Une fenêtre de procédé peut exister entre la couche et le substrat ; elle doit être établie sur le cas traité.
Pour la mise en œuvre de cette physique dans un procédé complet, de la source au résultat sur la pièce, voir le guide sur le fonctionnement du nettoyage laser.
Sources et références
- N. A. Inogamov, Yu. V. Petrov, V. A. Khokhlov, V. V. Zhakhovskii, Laser Ablation: Physical Concepts and Applications (Review), High Temperature, 2020. DOI : 10.1134/S0018151X20040045
- B. N. Chichkov et al., Femtosecond, Picosecond and Nanosecond Laser Ablation of Solids, Applied Physics A, 1996. DOI : 10.1007/BF01567637
- L. V. Zhigilei et al., Atomistic Modeling of Short Pulse Laser Ablation of Metals: Connections between Melting, Spallation, and Phase Explosion, Journal of Physical Chemistry C, 2009. DOI : 10.1021/jp902294m
- J. Winter et al., Ultrashort Single-Pulse Laser Ablation of Stainless Steel, Aluminium, Copper and Its Dependence on the Pulse Duration, Optics Express, 2021. DOI : 10.1364/OE.421097
- R. E. Russo, Laser Ablation, Applied Spectroscopy, 49(9), 14A–28A, 1995. DOI : 10.1366/0003702953965399
- R. Paschotta, Laser Ablation, RP Photonics Encyclopedia.
- V. Zinnecker, S. Madden, C. Stokes-Griffin, P. Compston, A. V. Rode, L. Rapp, Ultrashort pulse laser ablation of steel in ambient air, Optics & Laser Technology, vol. 148, art. 107757, 2022. DOI : 10.1016/j.optlastec.2021.107757
Rédigé par l'équipe technique Alpina Laser.
