Laser MOPA : fonctionnement et intérêt pour le décapage de précision
MOPA est l'acronyme de Master Oscillator Power Amplifier. Le terme décrit une architecture de source : un oscillateur maître de faible puissance façonne l'impulsion, puis un ou plusieurs amplificateurs l'élèvent à la puissance de travail. La durée d'impulsion devient alors un réglage. En nettoyage, cela donne un degré de liberté de plus pour chercher le compromis entre retirer la couche et préserver le support. Ce n'est ni une famille de laser, ni une garantie de résultat.
Sur un devis de nettoyeur laser, la ligne ressemble souvent à ceci : « source fibre MOPA pulsée 1064 nm, largeur d'impulsion 13–500 ns ». Quatre informations de nature différente, empilées sans hiérarchie. L'acheteur retient surtout le mot qu'il ne connaît pas.
Chercher ce mot n'aide pas beaucoup. En français, presque tout ce qui parle de MOPA parle de gravure et de marquage : marquage couleur sur inox, noir profond sur aluminium anodisé, machines de table. Les titres opposent régulièrement « MOPA » et « laser à fibre », comme s'il fallait choisir entre deux produits concurrents. Le cadre est faux, et il rend la suite incompréhensible.
Ce guide reprend là où les grandes familles de sources laser s'arrêtent. Il ouvre l'architecture étage par étage, explique pourquoi la durée d'impulsion y devient réglable, ce que cette durée change réellement sur la matière, et où sont les limites de l'approche.
MOPA : ce que l'acronyme décrit vraiment
Master Oscillator Power Amplifier se traduit littéralement par « oscillateur maître, amplificateur de puissance ». Le nom décrit une organisation : d'un côté un petit oscillateur qui définit les caractéristiques du faisceau, de l'autre un étage d'amplification qui monte en puissance sans redéfinir ces caractéristiques.
Une source laser se décrit à plusieurs niveaux qui se cumulent. Le milieu de gain donne la famille : fibre dopée, cristal, gaz. L'organisation de la source donne l'architecture : oscillateur seul, ou oscillateur maître suivi d'amplificateurs. Le régime d'émission dit continu ou pulsé. Et la méthode de génération des impulsions dit comment elles naissent.
MOPA appartient au deuxième niveau, et à lui seul. D'où une lecture beaucoup plus simple de « laser fibre MOPA pulsé » : trois niveaux de description empilés, dont aucun ne fait doublon avec les autres ni ne les concurrence.
Le terme ne dit d'ailleurs rien du régime. Une architecture MOPA peut fonctionner en continu. Dans les machines de nettoyage industrielles, elle est pulsée, mais c'est un fait d'usage, pas une définition.
Un laser MOPA est-il forcément un laser à fibre ?
Non. En nettoyage industriel, la grande majorité des sources MOPA que l'on rencontre sont des lasers à fibre, au point que les deux mots finissent par voyager ensemble. Ce n'est pas une règle.
Une étude publiée en 2023 décrit un laser Nd:YAG de forte puissance destiné au nettoyage non destructif, construit autour d'un oscillateur maître suivi de deux étages d'amplification.[1] C'est la définition même d'une architecture MOPA, appliquée à un milieu cristallin. L'architecture voyage d'une famille à l'autre.
L'inverse est vrai aussi : un laser à fibre n'est pas nécessairement MOPA. Les deux étiquettes se croisent sans se substituer l'une à l'autre.

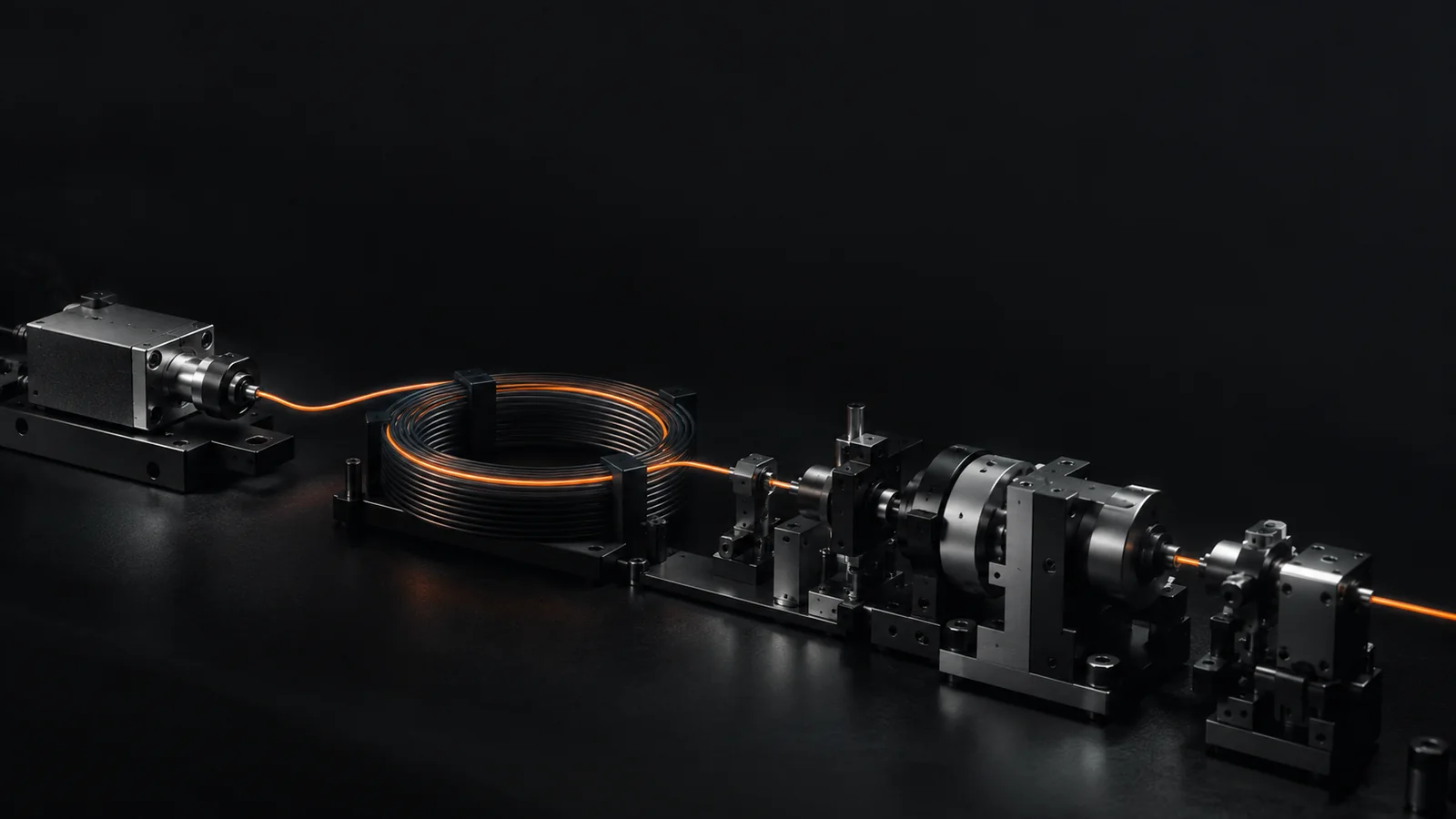

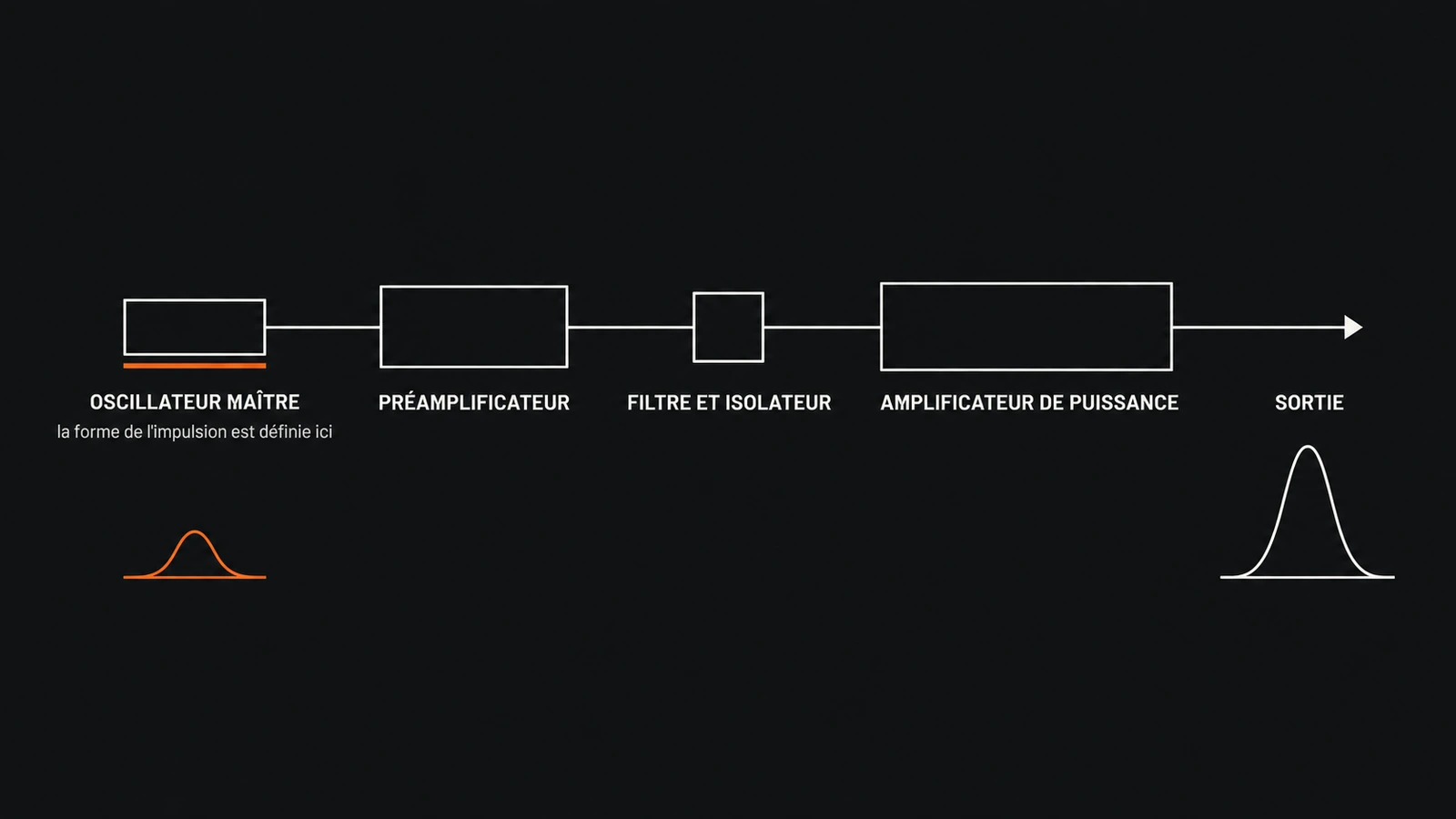

Comment une source MOPA est organisée
L'architecture se lit dans l'ordre du faisceau.
L'oscillateur maître. Dans une source fibre pulsée, ce peut être une diode laser de faible puissance, pilotée en impulsions : la puissance crête d'une diode monomode pulsée reste typiquement sous le watt.[2] L'essentiel se joue dans son électronique de commande. La durée de l'impulsion et, dans une certaine mesure, sa forme temporelle sont déterminées là, par le signal électrique qui pilote la diode.
Le préamplificateur. Partir d'une impulsion de germe aussi faible et arriver au millijoule demande un gain considérable. Un étage unique offrant 40 dB de gain mène à quelques dizaines de microjoules. C'est loin du millijoule visé en nettoyage. Il faut alors au moins deux étages d'amplification.[2]
Ce qui se glisse entre les étages. Un amplificateur à fort gain produit de l'émission spontanée amplifiée, l'ASE. Sans précaution, l'ASE du premier étage sert de germe au second et consomme le gain disponible. On intercale donc un filtre passe-bande étroit, de l'ordre de quelques nanomètres, et un isolateur de Faraday. Il empêche l'ASE du second étage de remonter vers le premier et protège en partie contre la lumière réfléchie.[2]
L'amplificateur de puissance. Le dernier étage travaille typiquement avec une fibre double gaine et une aire de mode plus large. Il est dimensionné pour un gain modéré et une saturation forte, parce que c'est dans ce régime qu'on extrait efficacement l'énergie stockée.[2]
Une source MOPA compte donc nettement plus d'éléments qu'un oscillateur unique : un germe, plusieurs étages actifs, des filtres, des isolateurs, et l'électronique qui commande le tout. Rüdiger Paschotta le résume sans détour dans son tutoriel sur les amplificateurs à fibre : le développement d'un tel système est « substantiellement plus compliqué » que celui d'un laser déclenché.[2] Cette complexité se paie, à la fabrication comme à la mise au point.
Pourquoi la durée d'impulsion devient réglable
Tout tient dans une phrase : l'impulsion existe avant l'amplification. Elle n'est pas le produit de la cavité, elle est fabriquée en amont par une diode qu'on pilote électriquement. L'amplificateur monte le niveau d'énergie ; il ne redéfinit pas la forme temporelle.
De là découle la propriété qui intéresse l'utilisateur. Le même tutoriel la formule ainsi : avec une source à germe amplifié, on peut changer la fréquence de répétition et l'énergie par impulsion sans changer la durée, ou bien changer la durée et la forme sans toucher aux autres paramètres. Dans un laser déclenché, ce contrôle flexible n'est pas possible.[2]
Le fabricant de la source montée sur les machines 300 W d'Alpina Laser décrit la même propriété en termes commerciaux : son architecture MOPA « permet un réglage indépendant de la largeur d'impulsion et de la fréquence ».[3] C'est bien la même chose, dite du côté de la fiche technique.
L'amplification n'est pas neutre pour autant. Le gain chute pendant le passage de l'impulsion, et comme ce gain détermine la puissance de sortie instantanée, la forme temporelle ressort déformée. Cette déformation est le prix de l'efficacité : extraire l'essentiel de l'énergie stockée suppose de travailler en saturation forte, et une déformation notable devient alors inévitable.[2] Une étude expérimentale a suivi ce phénomène sur une source MOPA à 1064 nm : huit formes d'impulsion de germe différentes, déformées à travers un préamplificateur puis un amplificateur de puissance.[4]
La parade est cohérente avec l'architecture. Lorsque l'électronique de commande permet de piloter la forme de départ, on la pré-déforme pour obtenir en sortie celle que l'on veut. Un laser déclenché ne le permet pas.[2]
Reste une nuance de lecture. Une plage annoncée, « 13 à 500 ns » par exemple, est un intervalle de réglage. Elle ne dit pas que toutes les combinaisons de durée, de fréquence et d'énergie contenues dans les bornes de la fiche sont accessibles en même temps. Nous y revenons plus bas.
Le Q-switching, l'autre façon de produire une impulsion
Le Q-switching, ou déclenchement, consiste à moduler les pertes à l'intérieur de la cavité, donc son facteur de qualité. Tant que les pertes restent élevées, l'émission laser est empêchée et l'énergie s'accumule dans le milieu de gain. Quand les pertes chutent brutalement, la puissance intracavité monte très vite et l'énergie stockée part en une impulsion unique. C'est la voie classique vers des impulsions nanoseconde de forte énergie et de forte puissance crête, surtout avec des lasers solides massifs.[5]
Ici, la durée dépend de la géométrie du résonateur et du gain net initial. Elle vaut au minimum l'ordre de grandeur du temps d'aller-retour dans la cavité, et souvent bien davantage lorsque le gain ou les pertes sont faibles. Autrement dit, elle découle de la conception et des conditions de fonctionnement : ce n'est pas un réglage indépendant.[5]
Les trois paramètres sont liés. À pompage constant, monter en fréquence de répétition abaisse l'énergie par impulsion et allonge les impulsions, parce que le gain initial disponible est plus faible. Aux fréquences très élevées, il arrive même que des impulsions manquent dans le train si le gain n'a pas le temps de se reconstituer.[5]
Un dernier comportement mérite d'être connu, parce qu'il concerne directement un outil piloté à la gâchette. Lorsqu'on interrompt le tir alors que le pompage continue, l'énergie continue de s'accumuler. À la reprise, la première impulsion peut être nettement plus énergétique que les suivantes, et plus courte, donc beaucoup plus intense. C'est un phénomène général du Q-switching, que les concepteurs traitent par diverses techniques, et non un défaut attribuable à une machine particulière.[5]
Rien de tout cela ne rend le Q-switching obsolète. L'architecture comporte moins d'éléments, et elle reste la voie classique pour obtenir beaucoup d'énergie dans une impulsion courte. Ce que le régime pulsé apporte face au régime continu est traité à part, dans le guide laser pulsé et laser continu.

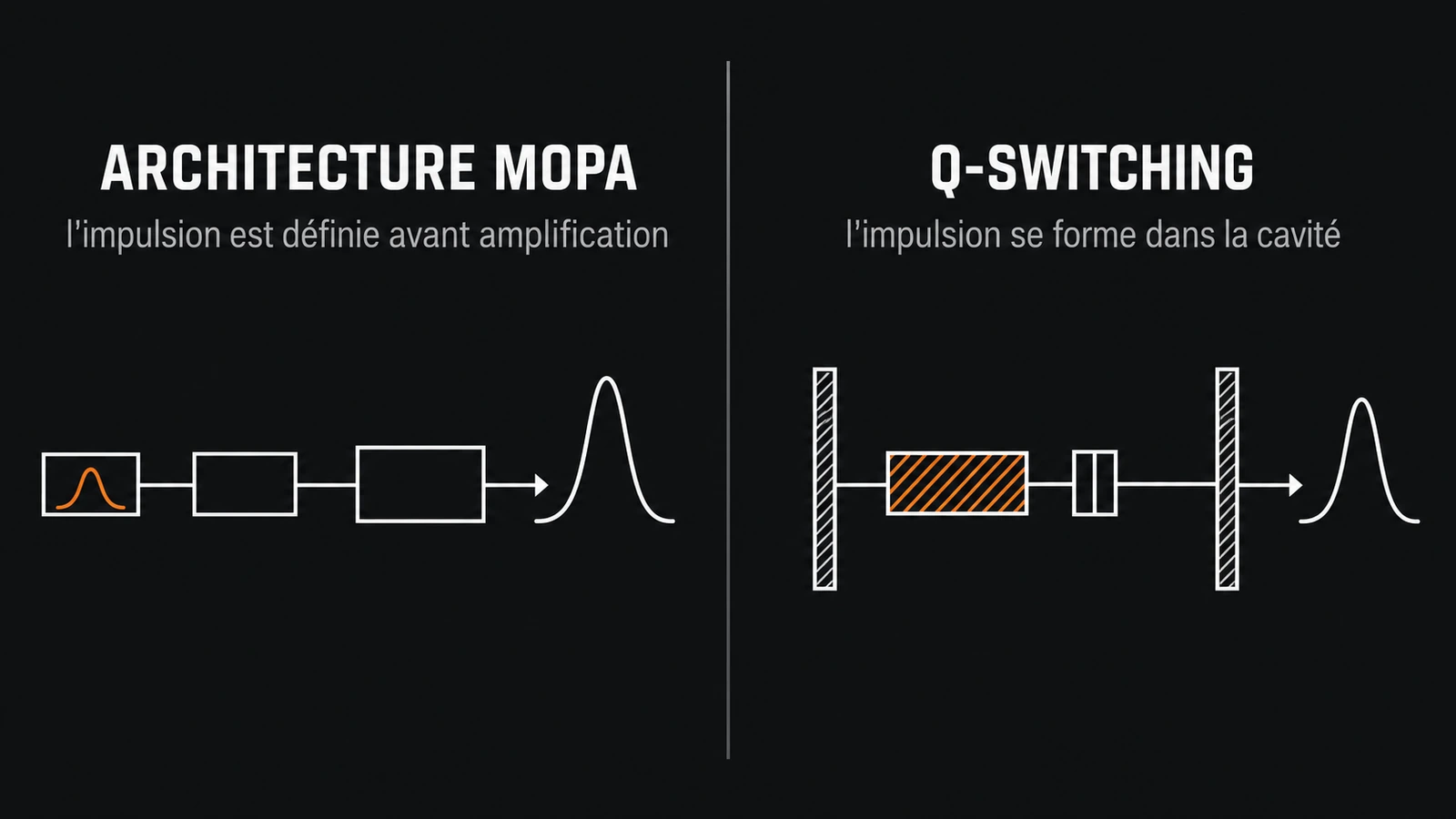

MOPA ou Q-switching : le comparatif
| Critère | Q-switching | Architecture MOPA |
|---|---|---|
| Ce que le terme décrit | une méthode de génération d'impulsions | une organisation de la source |
| Où naît l'impulsion | dans la cavité, par modulation des pertes | dans l'oscillateur maître, avant amplification |
| Ce qui fixe la durée | le temps d'aller-retour du résonateur et le gain net initial | la commande électrique de l'oscillateur maître |
| Durée, fréquence et énergie | liées : monter en fréquence abaisse l'énergie et allonge l'impulsion | largement indépendantes, dans les limites de l'amplificateur |
| À la reprise du tir | la première impulsion peut être plus énergétique et plus courte | dépend de la conception |
| Limites principales | couplage des paramètres ; énergie stockable limitée par l'émission spontanée et le lasage parasite | non-linéarités de fibre, ASE, complexité de la chaîne |
| Terrain de prédilection | impulsions nanoseconde de forte énergie, architecture simple | procédés où la durée doit s'adapter au matériau |
Les deux approches produisent des impulsions nanoseconde, souvent à la même longueur d'onde. La vraie différence se situe ailleurs : dans le nombre de degrés de liberté laissés à celui qui règle la machine.
Ce que la durée d'impulsion change sur la matière
Deux relations suffisent à comprendre l'enjeu, et toutes deux se déduisent des définitions.

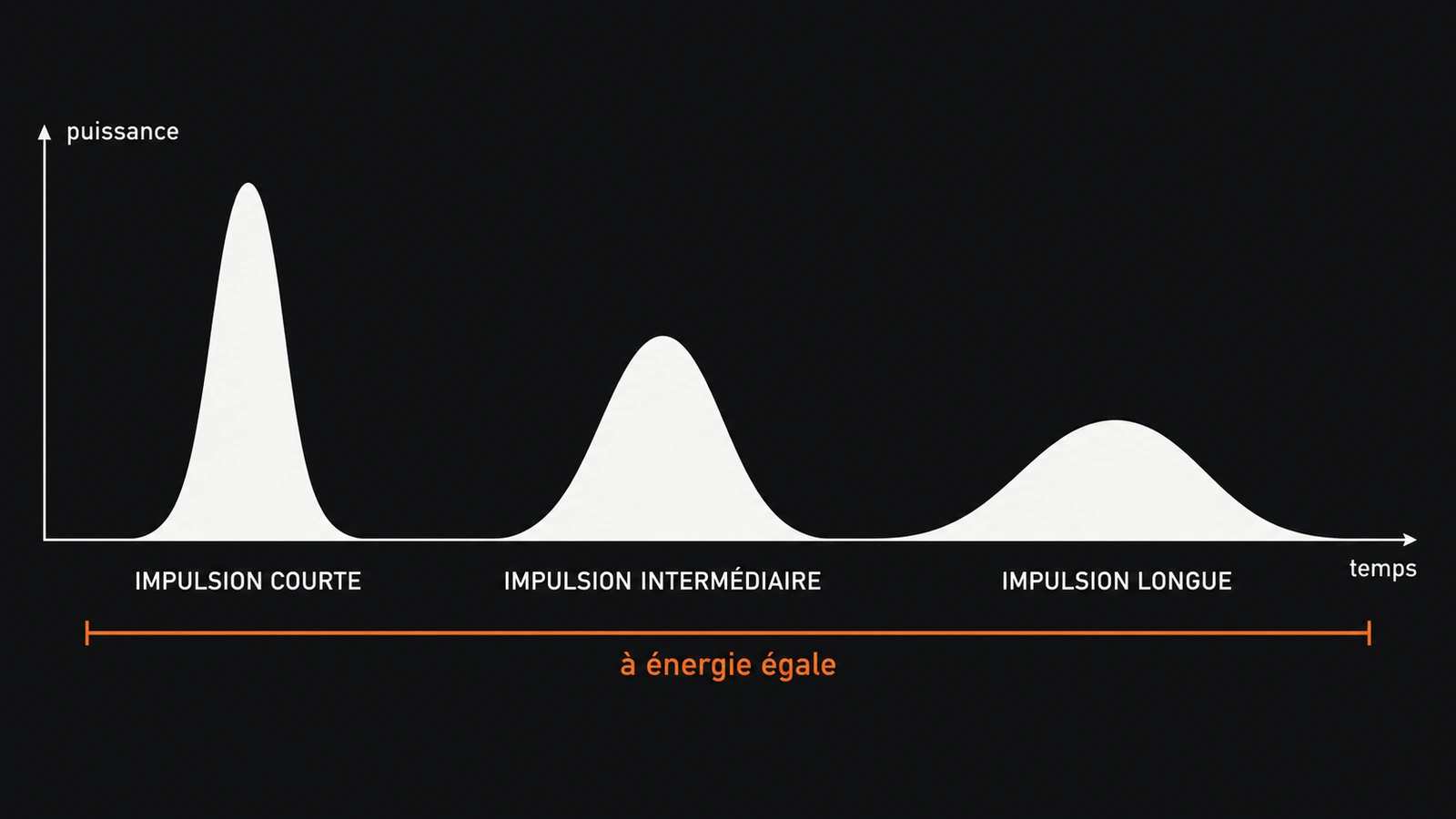

La première : la puissance crête vaut approximativement l'énergie de l'impulsion divisée par sa durée. À énergie constante, raccourcir l'impulsion de 500 à 13 ns multiplie donc la puissance crête par près de 40.
La seconde : pendant l'impulsion, la chaleur se propage dans le matériau sur une distance qui varie comme la racine carrée de la durée. Le même écart, de 500 à 13 ns, divise cette distance par environ 6. C'est un ordre de grandeur, obtenu en supposant une conduction thermique simple ; la valeur absolue dépend du matériau.
| Durée d'impulsion | Puissance crête relative | Étalement thermique relatif |
|---|---|---|
| 500 ns | × 1 | × 1 |
| 100 ns | × 5 | × 0,45 |
| 13 ns | × 38 | × 0,16 |
Valeurs calculées à énergie par impulsion constante, à partir des deux relations ci-dessus. Ce ne sont pas des mesures, et rien n'indique qu'une source donnée délivre la même énergie sur toute sa plage de durées.
On pourrait en conclure qu'il faut toujours viser le plus court. Les données publiées ne vont pas dans ce sens.
Une revue publiée en 2022 sur le nettoyage laser des alliages d'aluminium rapporte, d'après une étude expérimentale, que l'efficacité de retrait du film d'oxyde augmente d'abord, puis diminue, à mesure que l'on raccourcit l'impulsion. Quand la durée est grande, le retrait repose sur la seule vaporisation, et si l'énergie n'atteint pas le point de vaporisation de la couche, le résultat est médiocre. Ramenée à une valeur appropriée, la durée permet aux trois mécanismes de jouer ensemble, vaporisation, décollement par explosion et décollement vibratoire, et la couche part sans que le substrat soit touché. Réduite au-delà, elle produit des cratères et une ré-oxydation de surface.[6]
Autrement dit, la durée d'impulsion utile dépend du couple couche/support. Il n'existe pas de valeur idéale universelle.

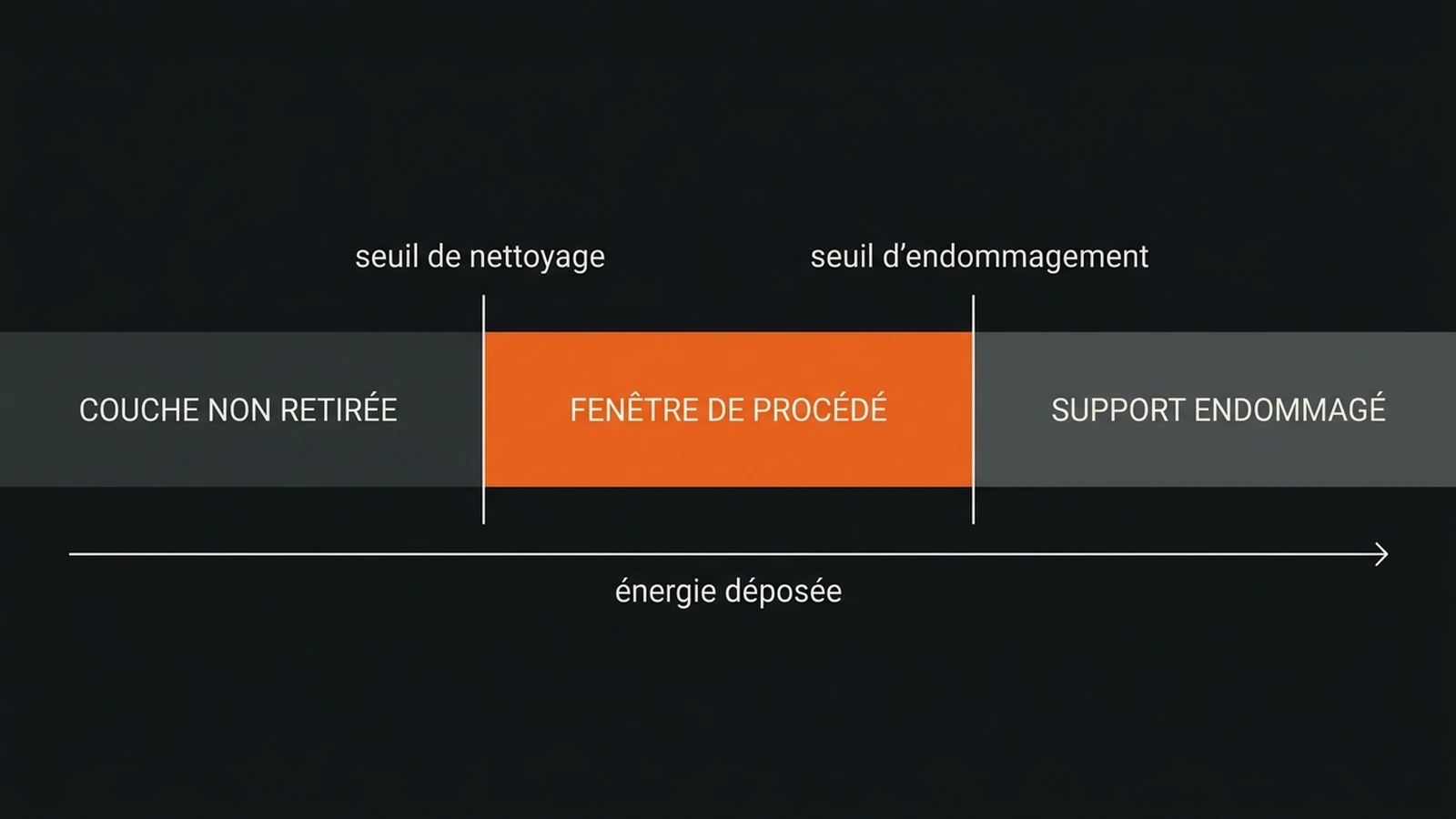

Cette observation en recoupe une autre, plus générale : le seuil à partir duquel la couche est retirée et le seuil à partir duquel le support est endommagé sont deux seuils distincts.[6] La notion est développée dans le guide sur le seuil d'ablation. Régler la durée d'impulsion, c'est chercher la fenêtre entre ces deux seuils.
Métaux réfléchissants et couches fragiles : pourquoi le réglage compte
À l'impact, une partie du rayonnement est toujours réfléchie. La fraction réellement absorbée dépend du matériau, de son état de surface et de la couche présente, et elle évolue pendant le traitement à mesure que cette couche disparaît.
Sur l'aluminium, la même revue souligne que le substrat peut être endommagé alors même que la couche d'oxyde a bien été retirée.[6] Trouver le bon réglage n'a donc rien d'automatique. Une durée d'impulsion figée oblige à ne jouer que sur la puissance moyenne, la fréquence, la vitesse de balayage et le recouvrement. Une durée réglable ajoute un axe : à énergie donnée, raccourcir l'impulsion concentre la puissance dans le temps, l'allonger la répartit.
Une architecture ne modifie évidemment pas les propriétés optiques d'un métal. Elle offre un moyen supplémentaire de chercher la bonne fenêtre, ce qui reste un avantage de méthode et non une garantie de résultat. Sur un support sensible ou une couche fragile, le raisonnement s'inverse d'ailleurs : allonger l'impulsion abaisse la puissance crête et peut éviter de marquer.
Dans tous les cas, le résultat dépend du couple couche/support et se valide par essai. La question de savoir quels matériaux se prêtent au procédé, et à quelles conditions, est traitée selon le matériau à traiter.
Ce qu'une architecture MOPA ne fait pas
Énergie maximale et fréquence maximale ne vont pas ensemble
La puissance moyenne d'une source pulsée vaut approximativement l'énergie par impulsion multipliée par la fréquence de répétition. Cette égalité a une conséquence que peu de fiches techniques explicitent.
Prenons une source de 300 W de puissance moyenne. Des impulsions de 5 mJ ne peuvent être délivrées que jusqu'à 60 kHz environ, puisque 5 mJ à 60 kHz représentent déjà 300 W. Des impulsions de 15 mJ plafonnent vers 20 kHz. Et à 3 000 kHz, l'énergie par impulsion ne peut pas dépasser 0,1 mJ.
Une fiche qui annonce « 15 mJ » et « 1 à 3 000 kHz » décrit donc deux bornes de réglage, et non un point de fonctionnement. Les calculs ci-dessus donnent des maxima théoriques : une source réelle n'atteint pas forcément sa puissance moyenne nominale sur tous les réglages, et rien ne garantit que l'énergie maximale soit disponible à la durée d'impulsion minimale.
La puissance crête a ses propres limites
Concentrer beaucoup d'énergie dans peu de temps, à l'intérieur d'une fibre, réveille des effets non linéaires. L'auto-modulation de phase élargit sensiblement le spectre, ce qui reste sans conséquence pour le traitement de matériaux. La diffusion Raman stimulée, elle, transfère une part de la puissance vers de plus grandes longueurs d'onde, et le problème commence typiquement vers 100 kW de puissance crête sur quelques mètres de fibre, pour une aire de mode relativement grande. Plus haut encore, vers quelques mégawatts, l'auto-focalisation constitue une limite dure que l'on ne repousse pas en élargissant le mode.[2]
À cela s'ajoute l'émission spontanée amplifiée, qui borne le gain accessible à chaque étage.[2]
Ces contraintes expliquent pourquoi une source de nettoyage est toujours le produit d'un compromis, et pourquoi les plages annoncées s'arrêtent là où elles s'arrêtent.
Enfin, une architecture explique comment un réglage devient possible. Elle ne remplace ni le choix de la longueur d'onde, ni les paramètres de procédé, ni les essais sur pièce.
Les sources MOPA dans la gamme Alpina Laser
Les machines 300 W d'Alpina Laser, en version nettoyage comme en version multifonction, sont équipées d'une source fibre JPT à architecture MOPA, émettant à 1064 nm. Sa largeur d'impulsion est réglable de 13 à 500 ns et sa fréquence de répétition s'étend de 1 à 3 000 kHz. L'énergie maximale par impulsion est de 5 mJ sur la version dédiée au nettoyage, et de 15 mJ sur la machine multifonction. Ces valeurs proviennent de la fiche publiée par le fabricant de la source, recoupée avec la documentation technique des machines.[3][7][8]
Le modèle 500 W PRO utilise également une source JPT à architecture MOPA, avec une plage de largeur d'impulsion de 30 à 500 ns.[9]
Sur les autres modèles, la largeur d'impulsion n'est pas annoncée comme réglable dans la documentation disponible. Cela ne veut pas dire qu'elle ne l'est pas : l'information n'existe simplement pas dans les documents que nous avons, et nous préférons le dire plutôt que de combler le vide. Toute la gamme fonctionne en revanche en régime pulsé.
La plage 13 à 500 ns figure sur la fiche du nettoyeur laser pulsé 300 W.
Ce qu'il faut retenir
- MOPA décrit une organisation de source, pas une famille de laser ni un régime d'émission. « Laser fibre MOPA pulsé » est une description à trois niveaux, pas une liste d'arguments.
- L'impulsion est façonnée avant l'amplification. C'est la raison, et la seule, pour laquelle sa durée devient un réglage plutôt qu'une conséquence de la cavité.
- Une impulsion plus courte n'est pas une impulsion meilleure. La durée utile dépend du couple couche/support ; trop courte, elle peut endommager le substrat.
- Les valeurs d'une fiche technique sont des bornes. Énergie maximale et fréquence maximale ne sont pas disponibles en même temps, et la plage de durées n'est pas un catalogue de combinaisons.
- Le Q-switching reste pertinent. Son architecture est plus simple et il excelle en forte énergie. Entre les deux approches, la question à se poser porte sur le degré de liberté dont on a besoin au réglage, pas sur un classement de performance.
Sources et références
- [1] Wang, X., Ma, X., Ren, Y., Wang, J. & Cheng, W. — Fiber Coupled High Power Nd:YAG Laser for Nondestructive Laser Cleaning. Photonics, 10(8), 901, 2023. DOI 10.3390/photonics10080901
- [2] Paschotta, R. — Tutorial: Fiber Amplifiers, Part 7: Fiber Amplifiers for Nanosecond Pulses. RP Photonics Encyclopedia. rp-photonics.com/tutorial_fiber_amplifiers7.html
- [3] JPT Opto-Electronics — CL2 Air-Cooled Fiber Laser, fiche de la série 200-300 W. Page JPT CL2
- [4] Liu, M., Chen, S., Zhang, B.M., Li, X., Shum, P.P., Wang, Q. & Cheng, X. — Pulse Shape Tuning for 1064 nm Nanosecond MOPA Fibre Laser. Procedia Engineering, 140, 123-126, 2016. DOI 10.1016/j.proeng.2015.08.1123
- [5] Paschotta, R. — Q-switching. RP Photonics Encyclopedia. rp-photonics.com/q_switching.html, DOI 10.61835/fdh
- [6] Deng, J., Zhao, G., Lei, J., Zhong, L. & Lei, Z. — Research Progress and Challenges in Laser-Controlled Cleaning of Aluminum Alloy Surfaces. Materials, 15(16), 5469, 2022. DOI 10.3390/ma15165469 Revue de littérature.
- [7] Alpina Laser — fiche produit Nettoyeur laser pulsé 300W (source JPT MOPA, 5,0 mJ par impulsion), alpinalaser.com, consultée le 22 octobre 2026.
- [8] Alpina Laser — fiche produit Machine laser pulsé 3-en-1 nettoyage, marquage et découpe – 300W (source JPT, 15 mJ par impulsion), alpinalaser.com, consultée le 22 octobre 2026.
- [9] Alpina Laser — fiche produit Décapeur laser pulsé 500 W PRO (source JPT MOPA, largeur d'impulsion 30 à 500 ns), alpinalaser.com, consultée le 22 octobre 2026.
Lectures complémentaires
- Zervas, M.N. & Codemard, C.A. — High Power Fiber Lasers: A Review. IEEE Journal of Selected Topics in Quantum Electronics, 20(5), 219-241, 2014. DOI 10.1109/JSTQE.2014.2321279 Panorama des lasers à fibre de forte puissance et de leurs limites.
- Zhu, G., Xu, Z., Jin, Y., Chen, X., Yang, L., Xu, J., Shan, D., Chen, Y. & Guo, B. — Mechanism and application of laser cleaning: A review. Optics and Lasers in Engineering, 157, 107130, 2022. DOI 10.1016/j.optlaseng.2022.107130 Revue générale des mécanismes du nettoyage laser.
- Li, J., Yang, J., Liu, J., Chen, H., Duan, Y. & Pan, X. — Research on Laser Cleaning Technology for Aircraft Skin Surface Paint Layer. Materials, 17(10), 2414, 2024. DOI 10.3390/ma17102414 Exemple d'optimisation des paramètres à durée d'impulsion fixe (100 ns).
