Technologies de nettoyage laser : fibre, MOPA, CO2, YAG expliqués

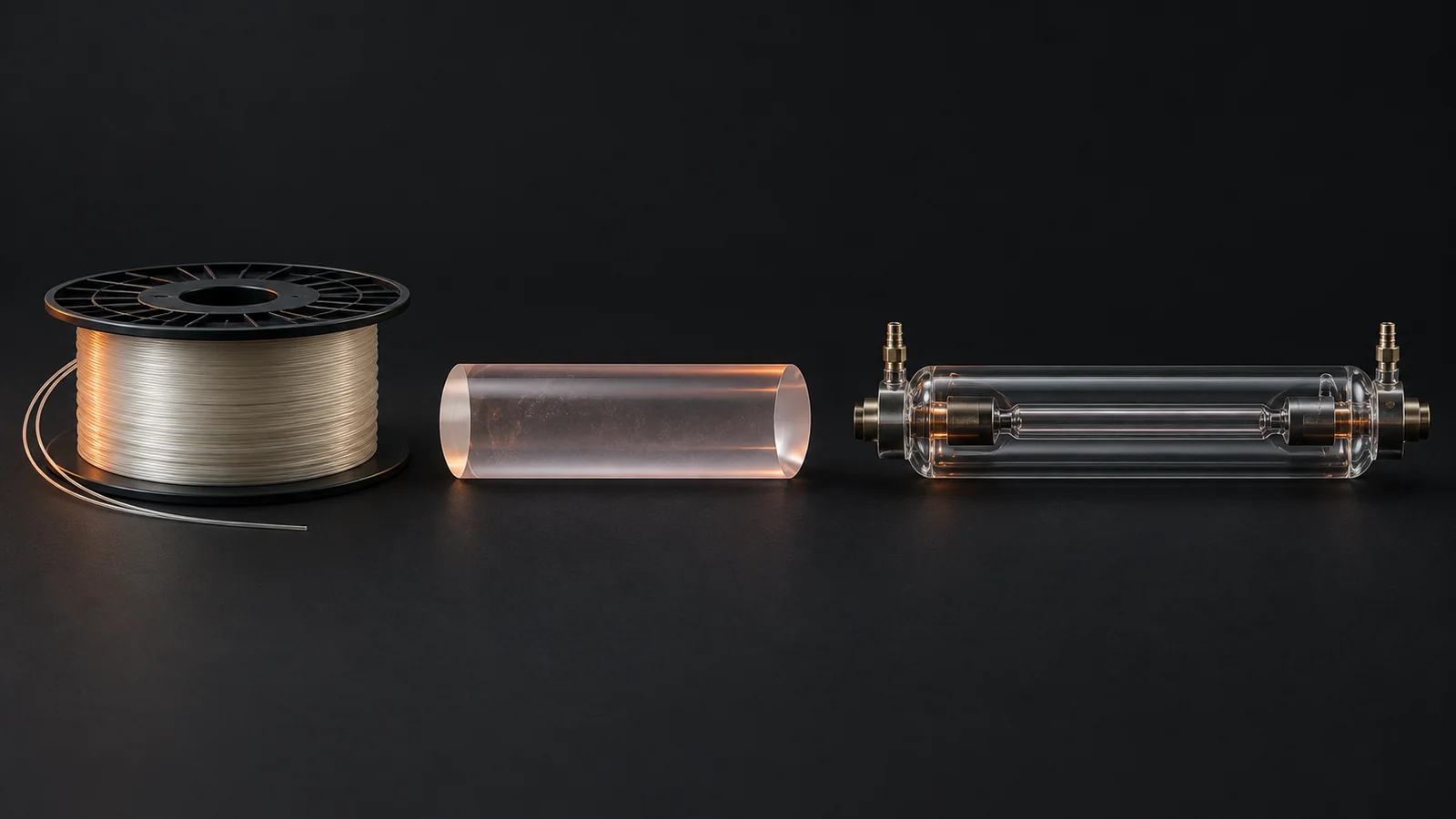

Laser fibre, Nd:YAG et CO2 sont des familles de lasers que l'on peut notamment distinguer par leur milieu de gain. MOPA et Q-switching, eux, ne désignent pas des familles : ce sont une architecture de source et une méthode de génération d'impulsions. Ces étiquettes se cumulent au lieu de s'opposer, et une même machine peut être à la fois laser fibre, MOPA et pulsée. La comparaison utile porte donc sur les trois familles, pas sur quatre catégories artificiellement mises au même niveau. C'est la longueur d'onde, et non la puissance affichée, qui sépare le plus nettement leurs domaines d'emploi.
Un devis annonce « source fibre MOPA pulsée 1064 nm ». Un concurrent parle de « YAG ». Un forum titre « MOPA vs laser fibre ». Une page de gravure compare « fibre, CO2 et diode ». Pour quelqu'un qui cherche simplement à comprendre ce qu'il achète, ces phrases semblent décrire des options concurrentes entre lesquelles il faudrait trancher.
Elles ne le sont pas toutes. Certaines de ces étiquettes répondent à des questions différentes, et plusieurs peuvent s'appliquer en même temps au même appareil.
Cet article remet chaque terme à sa place et regarde ce que chaque famille de laser fait réellement en nettoyage. Il montre aussi pourquoi la longueur d'onde pèse plus lourd, dans la répartition des usages, que la puissance affichée sur une fiche. Il ne donne ni réglage ni recommandation d'achat : ces sujets relèvent d'autres guides.
Pourquoi « fibre, MOPA, CO2, YAG » ne se comparent pas directement
La formulation est commode commercialement. Elle est fausse techniquement, et cette approximation coûte cher à qui essaie de comprendre.
Un exemple suffit à le montrer. Une publication de référence sur les limites du nettoyage de la pierre s'intitule Application limits of Q-switched Nd:YAG laser irradiation for stone cleaning.[1] Le même appareil y est décrit comme Nd:YAG et Q-switched. Si ces deux mots désignaient des technologies concurrentes, le titre serait contradictoire. Ils décrivent en réalité deux choses différentes de la même machine.
Second exemple, plus surprenant. Des travaux récents présentent un laser Nd:YAG de forte puissance pour le nettoyage non destructif, construit autour d'un oscillateur maître suivi de deux étages d'amplification.[2] C'est exactement la définition d'une architecture MOPA, appliquée à un milieu cristallin. MOPA n'est donc pas une propriété des lasers à fibre.
Les cinq niveaux de description d'une source laser
Pour s'y retrouver, il faut accepter qu'une source se décrive sur plusieurs plans à la fois.
A. La famille, définie notamment par le milieu de gain. C'est la réponse à « dans quoi la lumière est-elle amplifiée ? ». Laser à fibre, Nd:YAG et CO2 se distinguent à ce niveau.
B. L'architecture de la source. Comment l'appareil est-il organisé ? Un oscillateur seul, ou un oscillateur maître suivi d'amplificateurs, ce qu'on appelle MOPA.
C. Le régime d'émission. Le faisceau est-il continu, ou découpé en impulsions ?
D. La méthode de génération et de contrôle des impulsions. Le Q-switching accumule l'énergie dans la cavité puis la libère d'un coup, ce qui suppose un milieu capable de la stocker assez longtemps. Une architecture MOPA, elle, définit la forme de l'impulsion dans l'oscillateur maître avant de l'amplifier.
E. Les caractéristiques des impulsions. Durée, énergie, fréquence de répétition, puissance crête.
Ce qu'une seule machine peut cumuler
Une source industrielle de nettoyage peut être décrite ainsi : laser fibre (niveau A), architecture MOPA (niveau B), fonctionnement pulsé (niveau C), impulsions définies par l'oscillateur maître (niveau D), durée réglable de 13 à 500 nanosecondes (niveau E).
Cinq qualificatifs, cinq niveaux, une seule machine. Aucun ne contredit les autres.
| Terme | Ce qu'il désigne | Se combine avec | Exemple réel |
|---|---|---|---|
| Laser à fibre | une famille, définie par un milieu de gain fibré | une architecture, un régime, une méthode d'impulsion | source fibre MOPA pulsée |
| Nd:YAG | une famille, milieu de gain cristallin | idem | Q-switched Nd:YAG[1] |
| CO2 | une famille, milieu de gain gazeux | idem | CO2 continu ou pulsé |
| MOPA | une architecture de source | plusieurs familles de lasers, selon la conception : laser fibre, Nd:YAG | Nd:YAG à oscillateur maître[2] |
| Q-switched | une méthode de génération d'impulsions | les familles dont le milieu stocke l'énergie, Nd:YAG et fibre dopée notamment | Q-switched Nd:YAG |
| Pulsé / continu | un régime d'émission | n'importe quelle famille | fibre continue, fibre pulsée |
Le laser à fibre
Le milieu de gain est une fibre optique dopée aux terres rares. En nettoyage industriel, le dopant est presque toujours l'ytterbium.
Sa particularité tient en une phrase : la fibre est à la fois le milieu qui amplifie la lumière et le guide qui la conduit. Dans un laser à barreau cristallin ou à tube de gaz, ces deux fonctions sont séparées. Ici elles se confondent, et c'est ce qui définit la famille.
Un détail de vocabulaire mérite d'être relevé au passage. Le mot « fibre » n'est pas un matériau actif comparable mot pour mot à « Nd:YAG » ou « CO2 ». Nd:YAG nomme un cristal, CO2 nomme un gaz ; « fibre » nomme une forme donnée au milieu de gain, forme qui se trouve être aussi le guide du faisceau. La famille est bien définie par son milieu de gain fibré, mais l'étiquette ne fonctionne pas tout à fait comme les deux autres.
L'émission se situe autour de 1 030 à 1 100 nanomètres selon la conception. Les travaux de référence sur la montée en puissance de ces sources font autorité sur ce point : dès 2004, une fibre dopée ytterbium à large cœur délivrait une puissance continue de 1,36 kW à 1,1 µm.[3] Une revue de 2014 a dressé le bilan de cette montée en puissance.[4]
Pourquoi cette famille domine-t-elle le nettoyage industriel des métaux ? Deux raisons tiennent à la physique, et méritent d'être séparées des arguments commerciaux.
D'abord, sa longueur d'onde tombe dans une région où les métaux et leurs oxydes se comportent de façon exploitable, ce que la section sur la longueur d'onde détaille plus loin.
Ensuite, l'architecture guidée simplifie la machine. Le milieu de gain étant lui-même une fibre, il n'y a pas de cavité massive à aligner ni de gaz à renouveler. Cela explique la réputation de robustesse de ces sources. Cette réputation ne justifie en revanche aucun chiffre de durée de vie. Les valeurs de « 100 000 heures » que l'on rencontre sur le web sont des affirmations de fabricants. Les durées de vie annoncées dans ce secteur reposent le plus souvent sur des estimations de fiabilité des diodes de pompage, pas sur un suivi de machines complètes en atelier. Aucun chiffre de ce type ne figure donc ici, faute d'un rapport qui l'étaye.

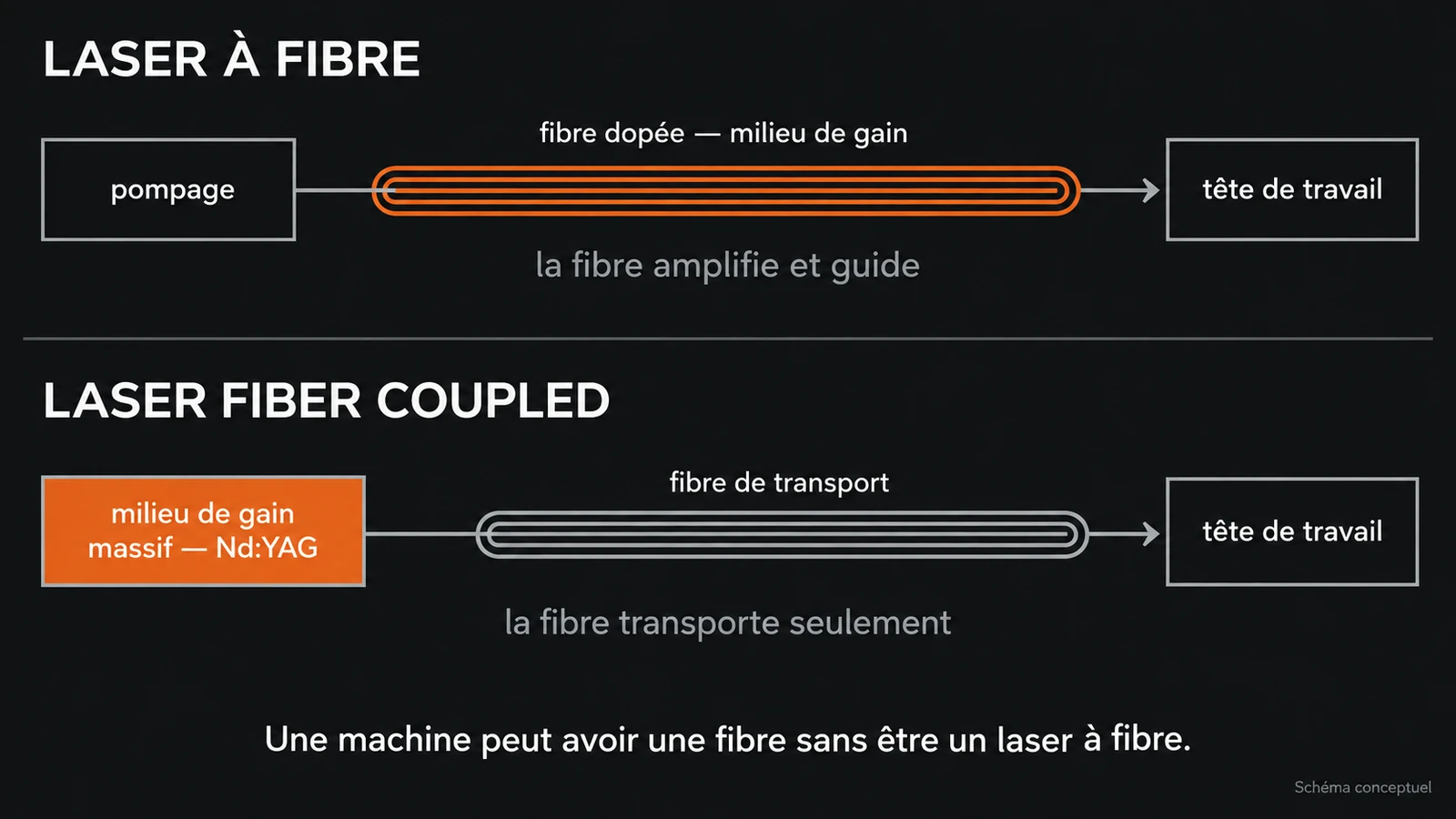

« Fiber coupled » ne veut pas dire « laser fibre »
La confusion est fréquente dans les fiches techniques, et elle est instructive.
Le laser Nd:YAG présenté en 2023 est décrit comme fiber coupled.[2] La fibre n'y est pas le milieu de gain : elle sert uniquement à transporter le faisceau depuis la source jusqu'à la tête de travail, avec un rendement de couplage de 94 % après deux étages d'amplification.
Une machine peut donc être équipée d'une fibre de transport sans être un laser à fibre. Quand une fiche mentionne « fibre », il vaut la peine de vérifier de quelle fibre elle parle.
MOPA : une architecture, pas une famille
MOPA est l'acronyme de Master Oscillator Power Amplifier. Le principe est simple à énoncer : un oscillateur maître de faible puissance définit les caractéristiques du faisceau, puis un ou plusieurs étages d'amplification élèvent la puissance sans redéfinir la forme de l'impulsion.
L'intérêt pratique découle directement de cette séparation. Puisque l'impulsion est façonnée en amont, elle devient un paramètre réglable plutôt qu'une conséquence de la cavité. C'est ce qui distingue cette approche d'une architecture où l'impulsion naît d'un Q-switching, où la durée dépend étroitement de la conception de la cavité.
En nettoyage industriel, la plupart des sources MOPA que l'on rencontre sont des lasers à fibre. Ce n'est pas une règle : l'exemple du Nd:YAG à oscillateur maître cité plus haut montre que l'architecture voyage d'une famille à l'autre.
Le fonctionnement détaillé de cette architecture, ses conséquences fines sur l'interaction avec la matière et sa comparaison approfondie avec le Q-switching seront traités dans un guide dédié au laser MOPA.
Le Nd:YAG
Le milieu de gain est ici un solide cristallin : un grenat d'yttrium et d'aluminium, dopé au néodyme. D'où l'abréviation, qui décrit littéralement la composition du barreau.
Sa raie principale se situe à 1 064 nm, soit très près de la fibre dopée ytterbium. Les deux familles émettent donc dans une région spectrale voisine du proche infrarouge. Cette proximité ne signifie pas qu'elles reposent sur la même technologie : la longueur d'onde exacte dépend notamment de l'ion actif et de son matériau hôte. D'un côté, une fibre de silice dopée ytterbium ; de l'autre, un cristal YAG dopé néodyme. La longueur d'onde ne suffit donc pas à identifier une technologie.
Le Nd:YAG est la technologie historique du nettoyage du patrimoine, et la littérature scientifique de ce domaine lui doit une bonne partie de ce qu'on sait sur les limites du procédé. C'est avec un Nd:YAG Q-switched à 1 064 nm qu'ont été établies en 2003 les limites d'application du nettoyage de la pierre par mesure colorimétrique.[1] La même année, une autre équipe a montré que le résultat sur bois polychrome dépend directement de la longueur d'onde employée[5], ce qu'une étude sur bois doré a confirmé en 2007.[6]
Il serait faux d'en conclure que cette famille appartient au passé. L'étude de 2023 déjà citée rapporte un résultat de nettoyage non destructif meilleur, sur le retrait d'un revêtement de contrôle thermique, qu'avec les machines commerciales à laser fibre auxquelles elle se compare.[2] Le périmètre de ce résultat doit être tenu : il porte sur une application précise, pas sur une supériorité générale.
Le CO2
Le milieu de gain est un mélange gazeux contenant du dioxyde de carbone, excité électriquement. La famille appartient donc aux lasers à gaz, là où les deux précédentes relèvent des lasers à l'état solide.
L'émission se répartit sur plusieurs raies, dont la principale se situe autour de 10,6 µm. L'écart avec les deux autres familles est d'un facteur dix environ : on passe d'environ 1 µm à environ 10,6 µm.
Cet écart change tout, et il explique pourquoi on croise peu de CO2 en décapage industriel de métal. Dans l'infrarouge, la réflectivité des métaux tend à augmenter avec la longueur d'onde. Un métal renvoie donc typiquement une part encore plus grande du faisceau laser à 10,6 µm qu'à 1 µm. À l'inverse, les liaisons moléculaires des matériaux organiques présentent des bandes d'absorption marquées dans l'infrarouge moyen : c'est le principe même de la spectroscopie infrarouge.
Le CO2 est ainsi bien placé sur certaines cibles non métalliques, et il reste largement employé pour la découpe et la gravure du bois, des plastiques et des textiles. Ces usages relèvent de la mise en forme, pas du nettoyage.
Une nuance s'impose toutefois, et elle est instructive. Dire que le CO2 « ne fonctionne pas sur le métal » serait inexact. Cette famille a même une longue histoire industrielle sur les métaux, mais en découpe et en soudage, où la matière est portée à fusion et où d'autres mécanismes prennent le relais de l'absorption initiale. Le nettoyage pose un problème différent : retirer une couche en préservant le support qui la porte. C'est sur ce problème-là que la longueur d'onde du CO2 le dessert face aux métaux et à leurs oxydes. La formulation juste est donc mesurée : moins bien adapté au décapage des métaux, pas inopérant.
Pourquoi la longueur d'onde décide d'une bonne partie du résultat
La revue de référence sur les mécanismes du nettoyage laser place explicitement la longueur d'onde parmi les paramètres essentiels du résultat, aux côtés de l'intensité, de la largeur d'impulsion et de l'angle d'incidence.[7]
La démonstration expérimentale la plus nette vient du patrimoine, parce que c'est là qu'on mesure les écarts avec le plus de soin. Une étude a comparé plusieurs longueurs d'onde sur des polychromies sur bois : le résultat change.[5] Une autre a mesuré les variations de couleur sur bois doré selon la longueur d'onde, la fluence et le nombre d'impulsions.[6]
Le mécanisme est celui de l'absorption. Une surface ne réagit qu'à l'énergie qu'elle absorbe, et cette absorption dépend de la longueur d'onde autant que du matériau. Les valeurs de référence des constantes optiques des solides décrivent ce comportement pour les métaux.[8]
C'est ce qui explique la répartition des familles. Autour de 1 µm, les sources fibre et Nd:YAG occupent une place majeure dans le nettoyage des métaux. À 10,6 µm, le comportement change fortement, et cette longueur d'onde peut être particulièrement pertinente pour certains matériaux non métalliques et organiques.
Ce que la longueur d'onde ne fait pas, en revanche, c'est décider seule. Le nettoyage laser traite un couple formé par la couche à retirer et le support qui la porte, sujet traité dans le guide sur les matériaux compatibles, et le mécanisme d'enlèvement lui-même est détaillé dans le guide sur l'ablation laser.
Tableau comparatif des familles de sources
Le tableau ci-dessous compare les trois familles de lasers. MOPA et Q-switched n'y figurent pas : ce sont des niveaux de description différents, traités plus haut.
| Critère | Laser à fibre | Nd:YAG | CO2 |
|---|---|---|---|
| Milieu de gain | fibre optique dopée aux terres rares, ytterbium en nettoyage | solide cristallin, YAG dopé néodyme | mélange gazeux contenant du CO2 |
| Nature | laser à l'état solide, milieu guidé | laser à l'état solide, milieu massif | laser à gaz |
| Longueur d'onde typique | ~1 030 à 1 100 nm | 1 064 nm (raie principale) | autour de 10,6 µm |
| Régime d'émission | pulsé et continu | continu ou pulsé selon l'architecture | continu ou pulsé selon l'architecture |
| Contrôle de l'impulsion | selon l'architecture retenue | selon l'architecture retenue | dépend fortement de l'architecture ; les configurations employées ne sont pas celles des sources fibre MOPA industrielles |
| Cibles les mieux adaptées | métaux et oxydes | métaux, supports patrimoniaux | certains matériaux non métalliques et organiques |
| Usages de nettoyage documentés | décapage industriel de métaux | patrimoine ; retrait de revêtements techniques | documentation de nettoyage plus limitée dans le corpus retenu |
| Présence dans la gamme Alpina documentée | oui | non | non |
Pourquoi comparer les watts ne suffit pas
C'est l'erreur la plus fréquente, et la plus coûteuse.
La puissance moyenne affichée sur une fiche ne décrit ni la technologie laser employée, ni ce que la machine fait d'une couche. Deux sources de puissance nominale identique peuvent se comporter très différemment, et deux sources de puissances différentes ne se classent pas forcément dans l'ordre attendu.
À puissance moyenne identique, deux sources pulsées peuvent pourtant annoncer des énergies maximales par impulsion différentes. Dans les configurations documentées ici, deux sources de 300 W sont spécifiées respectivement à 5 mJ max et 15 mJ max par impulsion. Les watts ne suffisent donc pas, à eux seuls, à caractériser une source pulsée.
Le même piège existe entre régimes. Une machine continue de forte puissance nominale et une machine pulsée de puissance plus modeste ne sont pas deux crans d'une même échelle : elles ne font pas le même travail. Le guide sur le laser pulsé ou continu traite cette distinction.
Ce qu'il faut regarder à la place tient en quatre éléments : la longueur d'onde, le régime d'émission, la façon dont les impulsions sont produites et contrôlées, et leurs caractéristiques. Les réglages d'un laser de nettoyage font l'objet d'un guide consacré aux paramètres d'un laser de nettoyage.

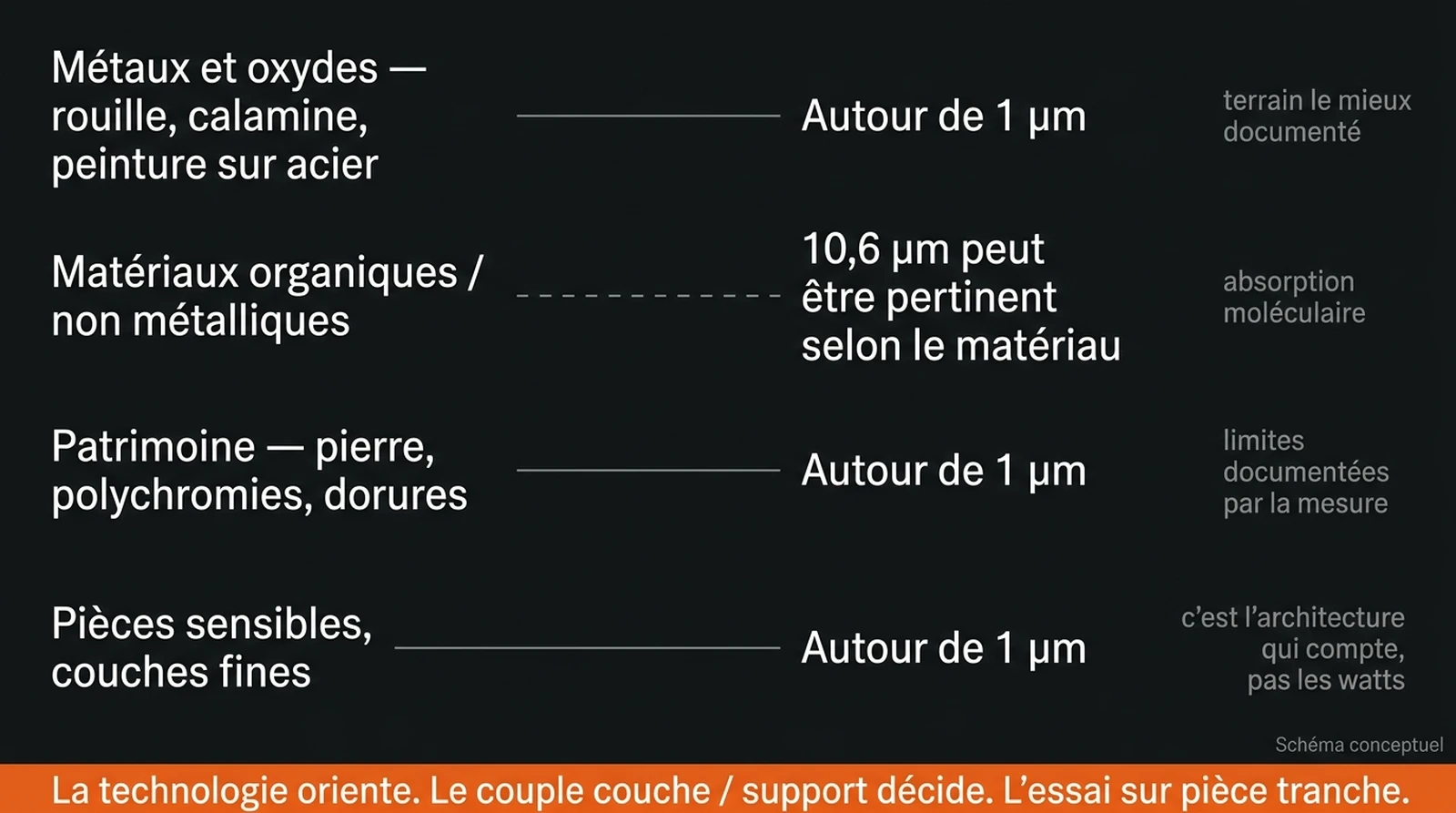

Quelle technologie selon le matériau et l'application
Une règle avant tout : la technologie oriente, elle ne décide pas. Le résultat dépend du couple formé par la couche et le support, pas seulement de la source.
Métaux et oxydes. Le proche infrarouge est le domaine où l'on trouve l'essentiel des machines industrielles de nettoyage. Rouille, calamine, peinture sur acier, oxydes de soudure sur pièces métalliques : c'est le terrain le mieux couvert, en décapage comme en préparation de surface. Le détail opérationnel se trouve dans la page nettoyage laser du métal.
Matériaux non métalliques et organiques. Quand la cible n'est pas un métal, 10,6 µm peut devenir pertinent, ce qui explique la place du CO2 dans le travail de certains bois, plastiques et textiles. Le mot « certains » compte : ces familles ne réagissent pas toutes de la même façon, et le comportement dépend de la composition réelle de la couche.
Patrimoine. Le Nd:YAG y a construit la littérature de référence, avec des limites documentées par la mesure colorimétrique. Ces limites, notamment les phénomènes de coloration, valent pour le procédé plus que pour la machine.
Pièces sensibles et couches fines. C'est là que la maîtrise de l'impulsion compte le plus, donc là que l'architecture de la source prend de l'importance devant la puissance nominale.
Dans tous les cas, l'essai sur pièce représentative reste la seule validation qui vaille.
Quelles technologies Alpina Laser utilise
Dans les documents internes et la gamme documentée à ce jour, les sources utilisées par Alpina Laser sont des sources fibre. Aucune machine à Nd:YAG ni à CO2 n'apparaît dans le catalogue documenté.
Les machines pulsées travaillent à 1064 nm. Les machines continues se situent autour de 1 070 à 1 080 nm selon la source installée, valeur publiée dont la corroboration auprès du fabricant reste à faire.
L'architecture MOPA est confirmée sur deux modèles : les machines 300 W équipées de sources JPT, pour lesquelles la largeur d'impulsion est réglable de 13 à 500 ns. Cette caractéristique ne se généralise pas au reste de la gamme : sur les autres modèles, la largeur d'impulsion n'est pas documentée comme réglable.
Plusieurs fabricants de sources fibre industrielles coexistent dans la gamme, parmi lesquels MAX, Raycus, JPT et Jax selon les modèles. Sur la plupart des machines, la source n'est pas imposée : elle relève d'un choix. Quelques petites machines font exception, parce qu'elles sont conçues autour d'une source précise. La comparaison de ces fabricants entre eux fera l'objet d'un guide consacré aux sources laser.
Enfin, une précision de méthode. Cette description vaut pour l'état documenté du catalogue, pas comme une règle permanente. Elle ne comporte ni cadence, ni rendement, ni durée de vie, ni qualité de faisceau chiffrée : ces données ne sont pas documentées de façon fiable, et une valeur plausible mais non vérifiée n'aurait pas sa place ici.
En synthèse : cinq points à retenir
- Les étiquettes se cumulent, elles ne s'opposent pas. Une même source peut être laser fibre, MOPA et pulsée à la fois. « Q-switched Nd:YAG » n'est pas une contradiction.
- Trois familles se comparent réellement : fibre, Nd:YAG et CO2, distinguées notamment par leur milieu de gain. MOPA et Q-switching décrivent autre chose.
- La longueur d'onde sépare les domaines d'emploi plus nettement que la puissance. Autour de 1 µm pour le nettoyage des métaux, autour de 10,6 µm pour certains matériaux non métalliques.
- Deux familles de conception très différente peuvent émettre presque à la même longueur d'onde. Fibre dopée ytterbium et Nd:YAG en sont l'exemple : même région spectrale, ion actif et matériau hôte différents.
- Les watts ne se comparent pas d'une technologie à l'autre. Chez Alpina, la puissance moyenne ne permet pas, à elle seule, de déduire l'énergie maximale par impulsion.
Pour comprendre le procédé dans son ensemble, voir le guide sur le fonctionnement du nettoyage laser.
Sources et références
- [1] Esbert, R.M., Grossi, C.M., Rojo, A., Alonso, F.J., Montoto, M., Ordaz, J., Pérez de Andrés, M.C., Escudero, C., Barrera, M., Sebastián, E., Rodríguez-Navarro, C. & Elert, K. — Application limits of Q-switched Nd:YAG laser irradiation for stone cleaning based on colour measurements. Journal of Cultural Heritage, 4, 50-55, 2003. DOI 10.1016/s1296-2074(02)01227-x
- [2] Wang, X., Ma, X., Ren, Y., Wang, J. & Cheng, W. — Fiber Coupled High Power Nd:YAG Laser for Nondestructive Laser Cleaning. Photonics, 10(8), 901, 2023. DOI 10.3390/photonics10080901
- [3] Jeong, Y., Sahu, J.K., Payne, D.N. & Nilsson, J. — Ytterbium-doped large-core fiber laser with 1.36 kW continuous-wave output power. Optics Express, 12(25), 6088, 2004. DOI 10.1364/OPEX.12.006088 Périmètre : montée en puissance des sources, hors nettoyage.
- [4] Zervas, M.N. & Codemard, C.A. — High Power Fiber Lasers: A Review. IEEE Journal of Selected Topics in Quantum Electronics, 20(5), 219-241, 2014. DOI 10.1109/JSTQE.2014.2321279
- [5] Castillejo, M., Martín, M., Oujja, M., Rebollar, E., Domingo, C., García-Ramos, J.V. & Sánchez-Cortés, S. — Effect of wavelength on the laser cleaning of polychromes on wood. Journal of Cultural Heritage, 4(3), 243-249, 2003. DOI 10.1016/s1296-2074(03)00049-9
- [6] Acquaviva, S., D'Anna, E., De Giorgi, M.L., Della Patria, A., Pezzati, L., Pasca, D., Vicari, L., Bloisi, F. & Califano, V. — Laser cleaning of gilded wood: A comparative study of colour variations induced by irradiation at different wavelengths. Applied Surface Science, 253(19), 7715-7718, 2007. DOI 10.1016/j.apsusc.2007.02.178
- [7] Zhu, G., Xu, Z., Jin, Y., Chen, X., Yang, L., Xu, J., Shan, D., Chen, Y. & Guo, B. — Mechanism and application of laser cleaning: A review. Optics and Lasers in Engineering, 157, 107130, 2022. DOI 10.1016/j.optlaseng.2022.107130
- [8] Palik, E.D. (éd.) — Handbook of Optical Constants of Solids, vol. I (aluminium, cuivre) et vol. II (fer). Academic Press. Périmètre : constantes optiques des matériaux, hors nettoyage industriel.
